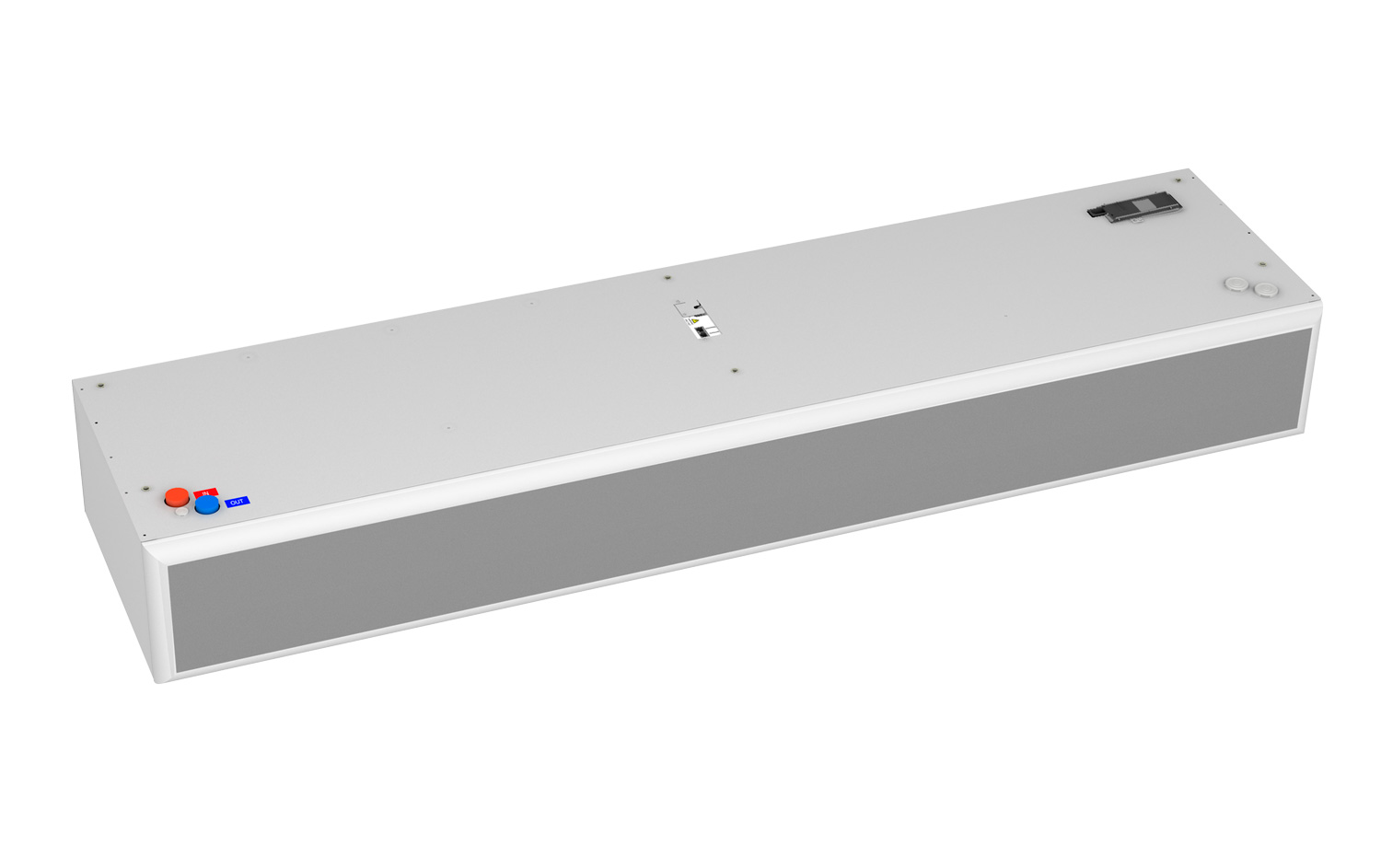

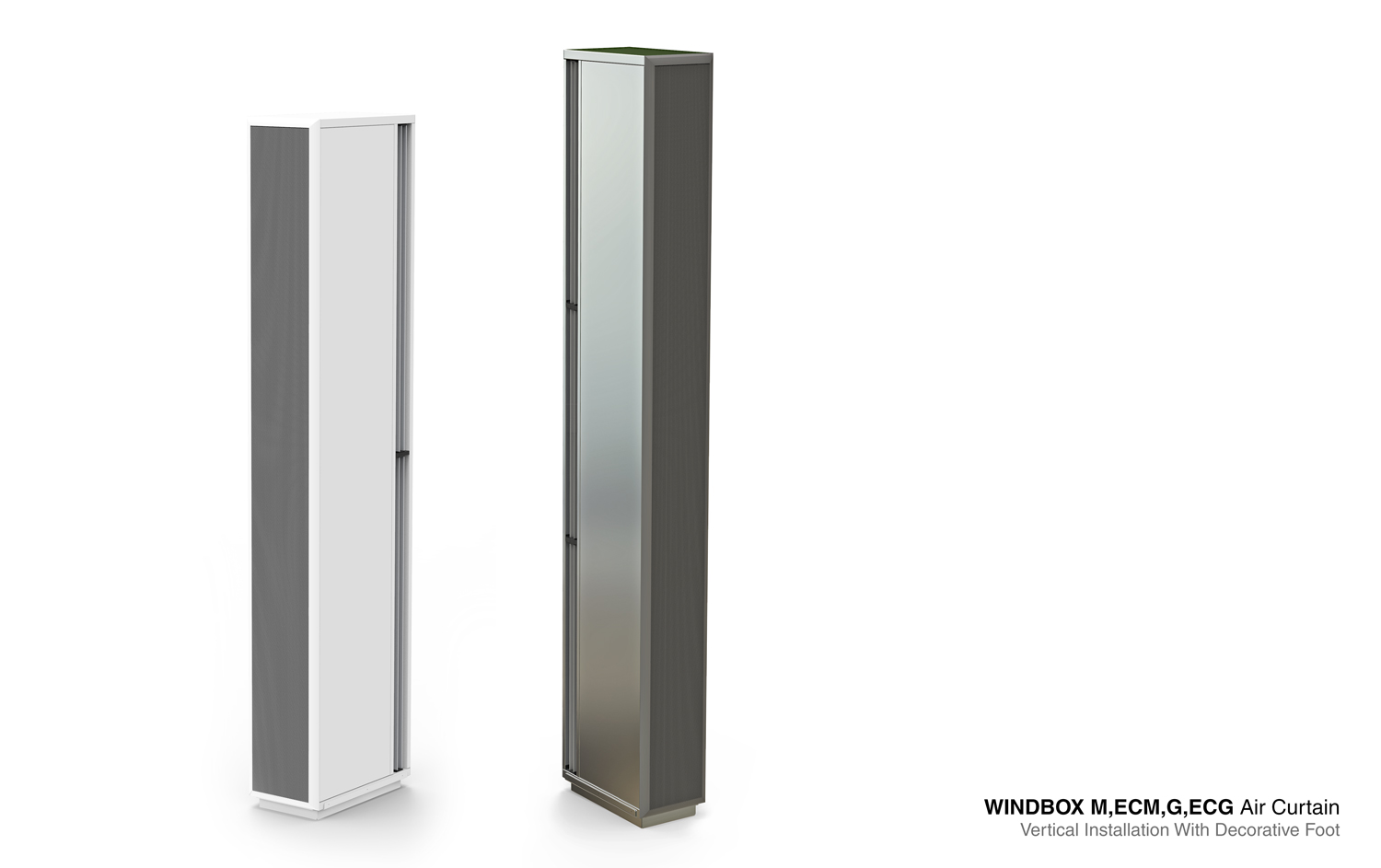

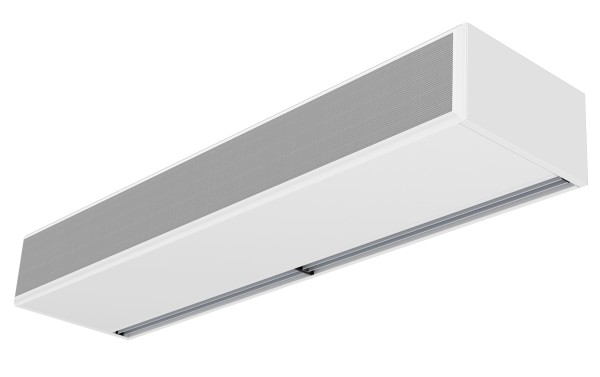

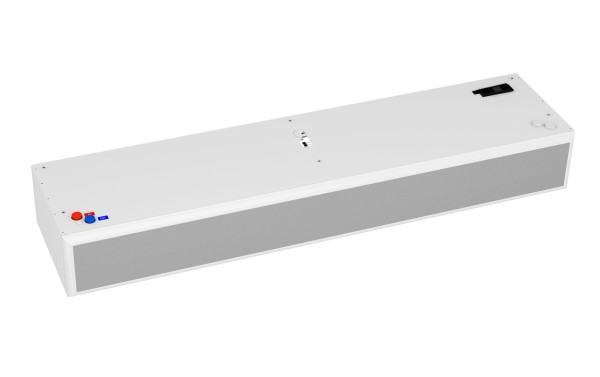

Cortina d'aire Windbox M,G

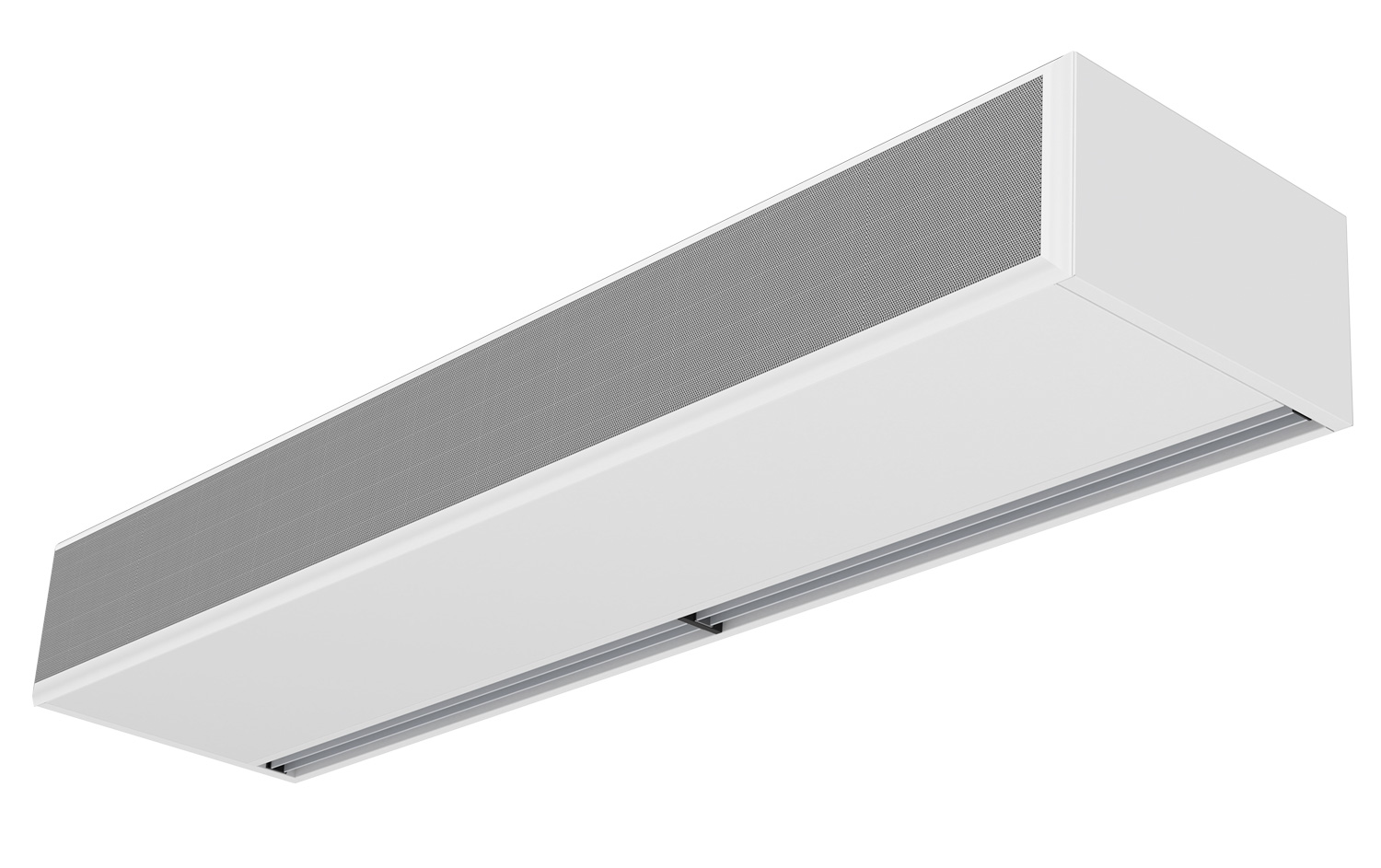

WINDBOX és una cortina d'aire compacta i robusta de la nostra gamma estàndard amb un disseny atemporal i agradable a la vista. És una cortina d'aire adequada per a tota mena d'entrades comercials i industrials.

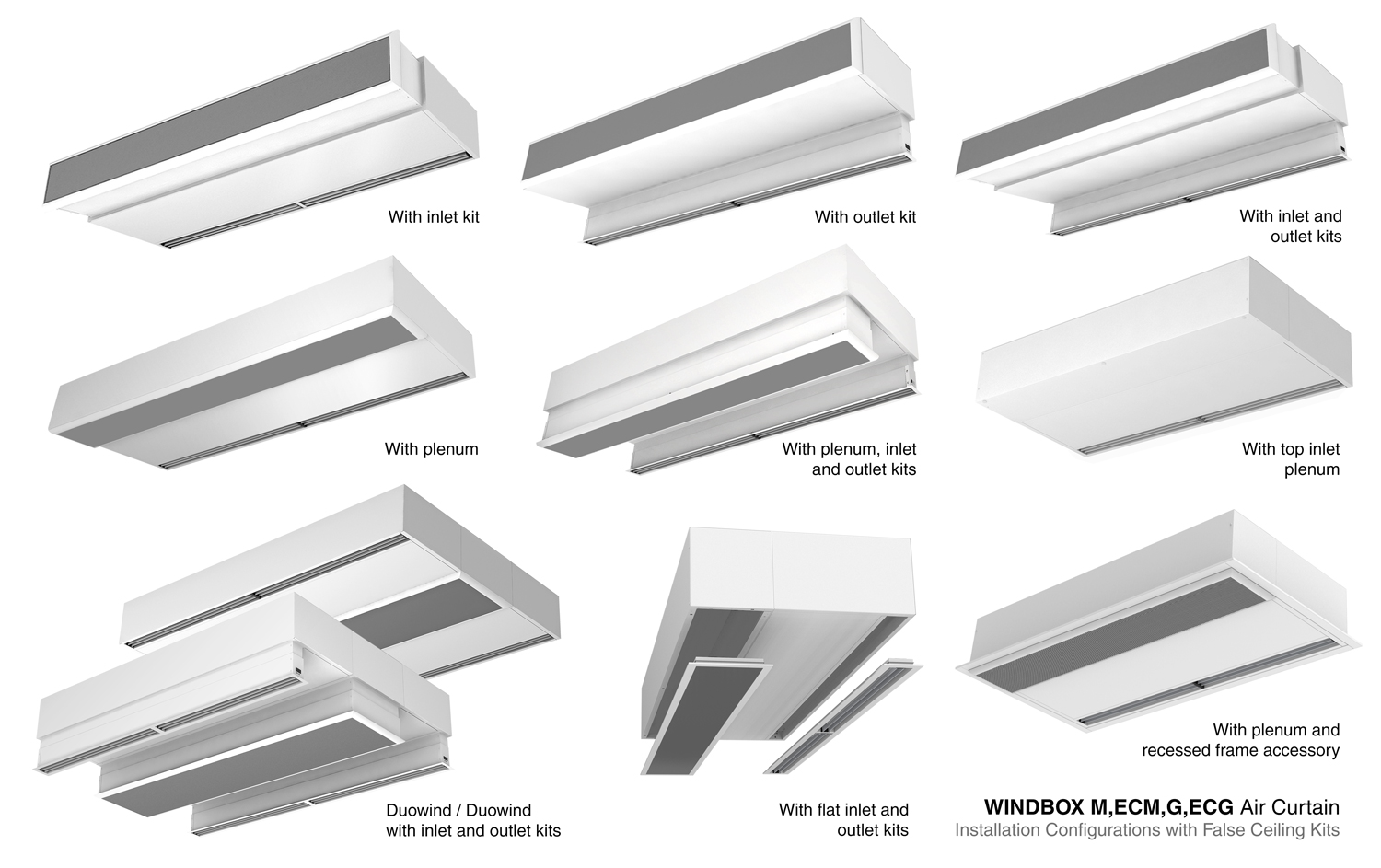

Mitjançant la incorporació d'una sèrie d'equips, la cortina d'aire WINDBOX, disposa de fins a nou configuracions diferents d'instal·lació que juntament amb gran varietat de possibles acabats, la converteix en una cortina d'aire extremadament versàtil.

La cortina d'aire Windbox ha obtingut la certificació CSA segons les normes UL i CSA per a la seva presència en mercats nord-americans.

Carcassa autoportant d’acer galvanitzat, acabada amb pintura epoxi-polièster de color blanc RAL9016 com estàndard. Altres colors o acer inoxidable disponible sota comanda.

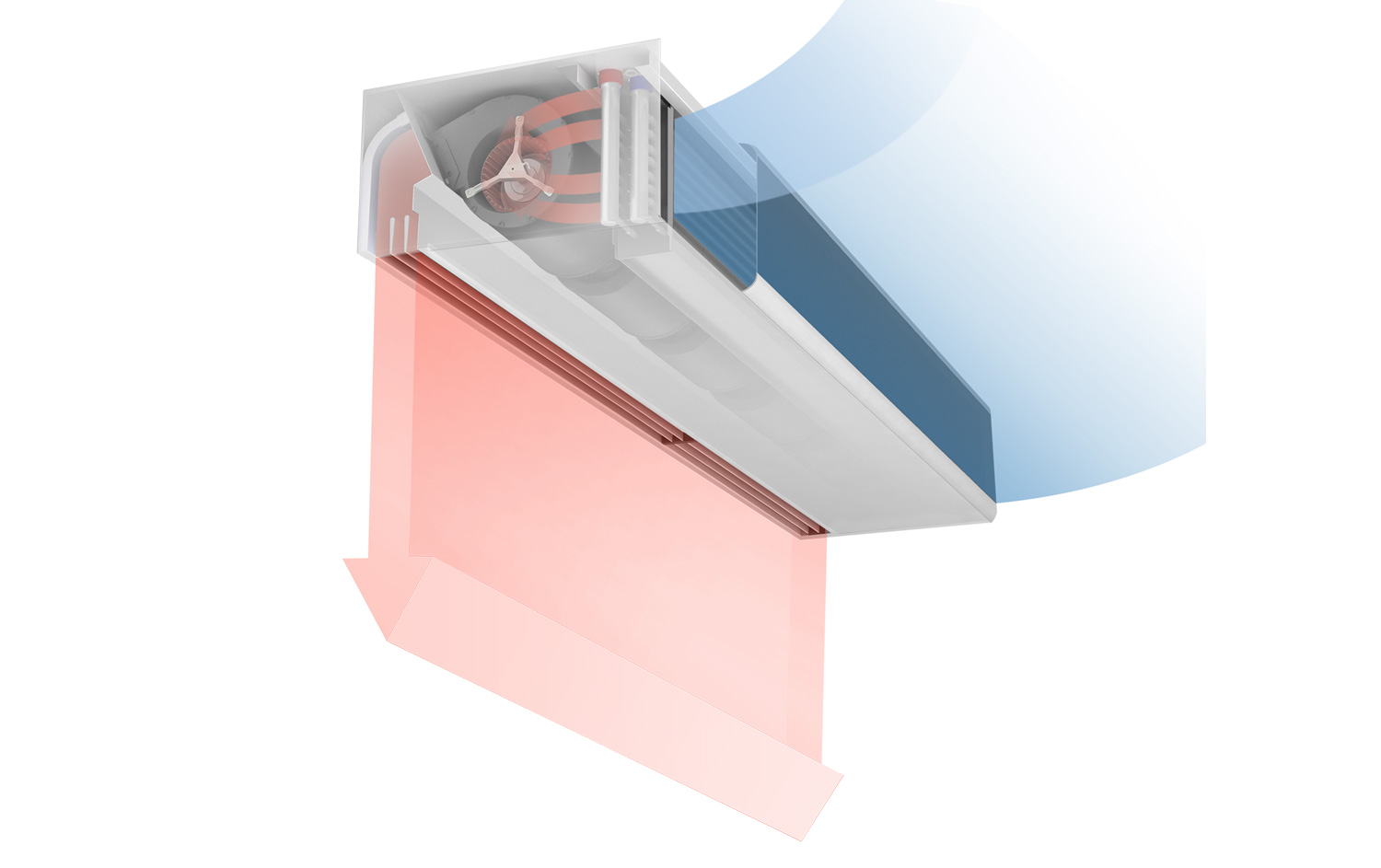

Reixa frontal d’absorció microperforada amb funcions de filtre regenerable de fàcil servei. No necessita prefiltre.
Difusors lineals de descàrrega amb lames d’alumini anoditzat tipus airfoil, regulables 15º en ambdues direccions.
Ventiladors centrífugs de doble aspiració amb motors de rotor extern de baix nivell sonor. Selector de 5 velocitats. Els models "EC" incorporen ventiladors eficients de molt baix consum.
Els models “P” incorporen bateria d’aigua calenta. Els models “E” incorporen bateria elèctrica de tres etapes amb regulació inclosa. Els models “A” són sense calefacció, només aire. Opcional "DX" amb bateria d'expansió directa.
Inclou un regulador mural Plug&Play amb 7m de cable RJ45, més un comandament remot. Opcional: Control Avançat Clever (programable, automàtic, intel·ligent, estalvi energètic, Modbus RTU per PLC…).
Cortina d'aire amb certificació CSA segons norma UL i CSA per a venda al mercat nord-americà.

Fitxa tècnica Windbox M,G

Fitxers BIM

Solicitar mes informació

Model	Cabal Nominal m³/h	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Cabal Nominal 208V m³/h
M 1000 A	1800	2,5-3,5	-	-	-	-	-	-	-
M 1500 A	2700	2,5-3,5	-	-	-	-	-	-	-
M 2000 A	3600	2,5-3,5	-	-	-	-	-	-	-
M 2500 A	4500	2,5-3,5	-	-	-	-	-	-	-
M 3000 A	5400	2,5-3,5	-	-	-	-	-	-	-
ECM 1000 A	1840	2,5-3,8	-	-	-	-	-	-	-
ECM 1500 A	2760	2,5-3,8	-	-	-	-	-	-	-
ECM 2000 A	3680	2,5-3,8	-	-	-	-	-	-	-
ECM 2500 A	4600	2,5-3,8	-	-	-	-	-	-	-
ECM 3000 A	5520	2,5-3,8	-	-	-	-	-	-	-
G 1000 A	2400	3-4	-	-	-	-	-	-	-
G 1500 A	3200	3-4	-	-	-	-	-	-	-
G 2000 A	4800	3-4	-	-	-	-	-	-	-
G 2500 A	5600	3-4	-	-	-	-	-	-	-
G 3000 A	6400	3-4	-	-	-	-	-	-	-
ECG 1000 A	2700	3-4,2	-	-	-	-	-	-	-
ECG 1500 A	3600	3-4,2	-	-	-	-	-	-	-
ECG 2000 A	5400	3-4,2	-	-	-	-	-	-	-
ECG 2500 A	6300	3-4,2	-	-	-	-	-	-	-
ECG 3000 A	7200	3-4,2	-	-	-	-	-	-	-

Model	Cabal Nominal m³/h	Potència Calefacció 400Vx3 kW	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 460Vx3 kW	Potència Calefacció 480Vx3 kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 208Vx3 kW	Potència Calefacció 575Vx3 kW	Cabal Nominal 208V m³/h
M 1000 E	1800	3/6/9	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
M 1500 E	2700	4/8/12	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
M 2000 E	3600	6/12/18	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
M 2500 E	4500	6/12/18	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
M 3000 E	5400	8/16/24	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
ECM 1000 E	1840	3/6/9	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 1500 E	2760	4/8/12	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 2000 E	3680	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 2500 E	4600	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 3000 E	5520	8/16/24	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
G 1000 E	2400	5/10/15	3-4	-	-	-	-	-	-	-	-	-	-	-
G 1500 E	3200	7,5/15/22,5	3-4	-	-	-	-	-	-	-	-	-	-	-
G 2000 E	4800	10/20/30	3-4	-	-	-	-	-	-	-	-	-	-	-
G 2500 E	5600	10/20/30	3-4	-	-	-	-	-	-	-	-	-	-	-
G 3000 E	6400	10/20/30	3-4	-	-	-	-	-	-	-	-	-	-	-
ECG 1000 E	2700	5/10/15	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 1500 E	3600	7,5/15/22,5	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 2000 E	5400	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 2500 E	6300	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 3000 E	7200	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-

Model	Cabal Nominal m³/h	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Cabal Nominal 208V m³/h
M 1000 P64	1660	2,5-3,5	-	8,56	-	-	-	-	-
M 1000 P54	1660	2,5-3,5	-	-	8,52	-	-	-	-
M 1000 P86	1660	2,5-3,5	9,17	-	-	-	-	-	-
M 1500 P64	2490	2,5-3,5	-	13,69	-	-	-	-	-
M 1500 P54	2490	2,5-3,5	-	-	14,34	-	-	-	-
M 1500 P86	2490	2,5-3,5	14,26	-	-	-	-	-	-
M 2000 P64	3320	2,5-3,5	-	18,26	-	-	-	-	-
M 2000 P54	3320	2,5-3,5	-	-	18,65	-	-	-	-
M 2000 P86	3320	2,5-3,5	20,65	-	-	-	-	-	-
M 2500 P64	4150	2,5-3,5	-	22,12	-	-	-	-	-
M 2500 P54	4150	2,5-3,5	-	-	24,32	-	-	-	-
M 2500 P86	4150	2,5-3,5	26,92	-	-	-	-	-	-
M 3000 P64	4980	2,5-3,5	-	28,37	-	-	-	-	-
M 3000 P54	4980	2,5-3,5	-	-	29,77	-	-	-	-
M 3000 P86	4980	2,5-3,5	33,24	-	-	-	-	-	-
ECM 1000 P64	1720	2,5-3,8	-	8,77	-	-	-	-	-
ECM 1000 P54	1720	2,5-3,8	-	-	8,74	-	-	-	-
ECM 1000 P86	1720	2,5-3,8	9,38	-	-	-	-	-	-
ECM 1500 P64	2580	2,5-3,8	-	14,02	-	-	-	-	-
ECM 1500 P54	2580	2,5-3,8	-	-	14,71	-	-	-	-
ECM 1500 P86	2580	2,5-3,8	14,58	-	-	-	-	-	-
ECM 2000 P64	3440	2,5-3,8	-	18,7	-	-	-	-	-
ECM 2000 P54	3440	2,5-3,8	-	-	19,13	-	-	-	-
ECM 2000 P86	3440	2,5-3,8	21,12	-	-	-	-	-	-
ECM 2500 P64	4300	2,5-3,8	-	23,33	-	-	-	-	-
ECM 2500 P54	4300	2,5-3,8	-	-	24,95	-	-	-	-
ECM 2500 P86	4300	2,5-3,8	27,53	-	-	-	-	-	-
ECM 3000 P64	5160	2,5-3,8	-	29,05	-	-	-	-	-
ECM 3000 P54	5160	2,5-3,8	-	-	30,54	-	-	-	-
ECM 3000 P86	5160	2,5-3,8	40	-	-	-	-	-	-
G 1000 P64	2250	3-4	-	10,42	-	-	-	-	-
G 1000 P54	2250	3-4	-	-	10,56	-	-	-	-
G 1000 P86	2250	3-4	11,04	-	-	-	-	-	-
G 1500 P64	3000	3-4	-	15,47	-	-	-	-	-
G 1500 P54	3000	3-4	-	-	16,37	-	-	-	-
G 1500 P86	3000	3-4	16,02	-	-	-	-	-	-
G 2000 P64	4500	3-4	-	22,29	-	-	-	-	-
G 2000 P54	4500	3-4	-	-	23,15	-	-	-	-
G 2000 P86	4500	3-4	24,92	-	-	-	-	-	-
G 2500 P64	5250	3-4	-	26,61	-	-	-	-	-
G 2500 P54	5250	3-4	-	-	28,76	-	-	-	-
G 2500 P86	5250	3-4	31,16	-	-	-	-	-	-
G 3000 P64	6000	3-4	-	32,1	-	-	-	-	-
G 3000 P54	6000	3-4	-	-	34,03	-	-	-	-
G 3000 P86	6000	3-4	37,35	-	-	-	-	-	-
ECG 1000 P64	2550	3-4,2	-	11,27	-	-	-	-	-
ECG 1000 P54	2550	3-4,2	-	-	11,5	-	-	-	-
ECG 1000 P86	2550	3-4,2	11,89	-	-	-	-	-	-
ECG 1500 P64	3400	3-4,2	-	16,77	-	-	-	-	-
ECG 1500 P54	3400	3-4,2	-	-	17,86	-	-	-	-
ECG 1500 P86	3400	3-4,2	17,29	-	-	-	-	-	-
ECG 2000 P64	5100	3-4,2	-	24,14	-	-	-	-	-
ECG 2000 P54	5100	3-4,2	-	-	25,24	-	-	-	-
ECG 2000 P86	5100	3-4,2	26,86	-	-	-	-	-	-
ECG 2500 P64	5950	3-4,2	-	28,84	-	-	-	-	-
ECG 2500 P54	5950	3-4,2	-	-	31,38	-	-	-	-
ECG 2500 P86	5950	3-4,2	33,63	-	-	-	-	-	-
ECG 3000 P64	6800	3-4,2	-	34,81	-	-	-	-	-
ECG 3000 P54	6800	3-4,2	-	-	37,16	-	-	-	-
ECG 3000 P86	6800	3-4,2	40,34	-	-	-	-	-	-

Model	Cabal Nominal m³/h	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Cabal Nominal 208V m³/h
ECM 1000 A	1840	2,5-3,8	-	-	-	-	-	-	-
ECM 1500 A	2760	2,5-3,8	-	-	-	-	-	-	-
ECM 2000 A	3680	2,5-3,8	-	-	-	-	-	-	-
ECM 2500 A	4600	2,5-3,8	-	-	-	-	-	-	-
ECM 3000 A	5520	2,5-3,8	-	-	-	-	-	-	-
ECG 1000 A	2700	3-4,2	-	-	-	-	-	-	-
ECG 1500 A	3600	3-4,2	-	-	-	-	-	-	-
ECG 2000 A	5400	3-4,2	-	-	-	-	-	-	-
ECG 2500 A	6300	3-4,2	-	-	-	-	-	-	-
ECG 3000 A	7200	3-4,2	-	-	-	-	-	-	-

Model	Cabal Nominal m³/h	Potència Calefacció 400Vx3 kW	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 460Vx3 kW	Potència Calefacció 480Vx3 kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 208Vx3 kW	Potència Calefacció 575Vx3 kW	Cabal Nominal 208V m³/h
ECM 1000 E	1840	3/6/9	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 1500 E	2760	4/8/12	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 2000 E	3680	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 2500 E	4600	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECM 3000 E	5520	8/16/24	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
ECG 1000 E	2700	5/10/15	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 1500 E	3600	7,5/15/22,5	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 2000 E	5400	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 2500 E	6300	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
ECG 3000 E	7200	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-

Model	Cabal Nominal m³/h	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Cabal Nominal 208V m³/h
ECM 1000 P64	1720	2,5-3,8	-	8,77	-	-	-	-	-
ECM 1000 P54	1720	2,5-3,8	-	-	8,74	-	-	-	-
ECM 1000 P86	1720	2,5-3,8	9,38	-	-	-	-	-	-
ECM 1500 P64	2580	2,5-3,8	-	14,02	-	-	-	-	-
ECM 1500 P54	2580	2,5-3,8	-	-	14,71	-	-	-	-
ECM 1500 P86	2580	2,5-3,8	14,58	-	-	-	-	-	-
ECM 2000 P64	3440	2,5-3,8	-	18,7	-	-	-	-	-
ECM 2000 P54	3440	2,5-3,8	-	-	19,13	-	-	-	-
ECM 2000 P86	3440	2,5-3,8	21,12	-	-	-	-	-	-
ECM 2500 P64	4300	2,5-3,8	-	23,33	-	-	-	-	-
ECM 2500 P54	4300	2,5-3,8	-	-	24,95	-	-	-	-
ECM 2500 P86	4300	2,5-3,8	27,53	-	-	-	-	-	-
ECM 3000 P64	5160	2,5-3,8	-	29,05	-	-	-	-	-
ECM 3000 P54	5160	2,5-3,8	-	-	30,54	-	-	-	-
ECM 3000 P86	5160	2,5-3,8	40	-	-	-	-	-	-
ECG 1000 P64	2550	3-4,2	-	11,27	-	-	-	-	-
ECG 1000 P54	2550	3-4,2	-	-	11,5	-	-	-	-
ECG 1000 P86	2550	3-4,2	11,89	-	-	-	-	-	-
ECG 1500 P64	3400	3-4,2	-	16,77	-	-	-	-	-
ECG 1500 P54	3400	3-4,2	-	-	17,86	-	-	-	-
ECG 1500 P86	3400	3-4,2	17,29	-	-	-	-	-	-
ECG 2000 P64	5100	3-4,2	-	24,14	-	-	-	-	-
ECG 2000 P54	5100	3-4,2	-	-	25,24	-	-	-	-
ECG 2000 P86	5100	3-4,2	26,86	-	-	-	-	-	-
ECG 2500 P64	5950	3-4,2	-	28,84	-	-	-	-	-
ECG 2500 P54	5950	3-4,2	-	-	31,38	-	-	-	-
ECG 2500 P86	5950	3-4,2	33,63	-	-	-	-	-	-
ECG 3000 P64	6800	3-4,2	-	34,81	-	-	-	-	-
ECG 3000 P54	6800	3-4,2	-	-	37,16	-	-	-	-
ECG 3000 P86	6800	3-4,2	40,34	-	-	-	-	-	-

Model	Cabal Nominal m³/h	Alçada Recomanada m	Cabal Nominal 208V m³/h
M 1000 A 60Hz CSA	2000	2,5-3,5	1620
M 1500 A 60Hz CSA	4000	2,5-3,5	2430
M 2000 A 60Hz CSA	4000	2,5-3,5	3240
M 2500 A 60Hz CSA	5000	2,5-3,5	4050
M 3000 A 60Hz CSA	6000	2,5-3,5	4860
G 1000 A 60Hz CSA	2475	3-4	2145
G 1500 A 60Hz CSA	3300	3-4	2860
G 2000 A 60Hz CSA	4950	3-4	4290
G 2500 A 60Hz CSA	5775	3-4	5005
G 3000 A 60Hz CSA	6600	3-4	5720
ECG 1000 A 60Hz CSA	2850	3-4,2	2445
ECG 1500 A 60Hz CSA	3800	3-4,2	3260
ECG 2000 A 60Hz CSA	5700	3-4,2	4890
ECG 2500 A 60Hz CSA	6650	3-4,2	5705
ECG 3000 A 60Hz CSA	7600	3-4,2	6520

Model	Cabal Nominal m³/h	Potència Calefacció 400Vx3 kW	Alçada Recomanada m	Potència Calefacció 460Vx3 kW	Potència Calefacció 480Vx3 kW	Potència Calefacció 208Vx3 kW	Potència Calefacció 575Vx3 kW	Cabal Nominal 208V m³/h
M 1000 E 60Hz 208V-1 208V-3 CSA	1800	-	2,5-3,5	-	-	2/4/6	-	1590
M 1000 E 60Hz 240V-1 208V-3 CSA	1950	-	2,5-3,5	-	-	2,5/5/7,5	-	0
M 1000 E 60Hz 208V-1 480V-3 CSA	1800	-	2,5-3,5	2/4,5/6,5	2,5/5/7,5	-	-	1590
M 1000 E 60Hz 240V-1 480V-3 CSA	1950	-	2,5-3,5	3,3/6,7/10	3,7/7,3/11	-	-	0
M 1000 E 60Hz 208V-1 575V-3 CSA	1800	-	2,5-3,5	-	-	-	3,5/3,5/7	1590
M 1000 E 60Hz 240V-1 575V-3 CSA	1950	-	2,5-3,5	-	-	-	3,5/7/10,5	0
M 1500 E 60Hz 208V-1 208V-3 CSA	2700	-	2,5-3,5	-	-	3/6/9	-	2385
M 1500 E 60Hz 240V-1 208V-3 CSA	2925	-	2,5-3,5	-	-	3/6,5/9,5	-	0
M 1500 E 60Hz 208V-1 480V-3 CSA	2700	-	2,5-3,5	3/6,5/9,5	3,5/7/10,5	-	-	2385
M 1500 E 60Hz 240V-1 480V-3 CSA	2925	-	2,5-3,5	4,8/9,7/14,5	5,2/10,3/15,5	-	-	0
M 1500 E 60Hz 208V-1 575V-3 CSA	2700	-	2,5-3,5	-	-	-	5/5/10	2385
M 1500 E 60Hz 240V-1 575V-3 CSA	2925	-	2,5-3,5	-	-	-	5/10/15	0
M 2000 E 60Hz 208V-1 208V-3 CSA	3600	-	2,5-3,5	-	-	4/8/12	-	3180
M 2000 E 60Hz 240V-1 208V-3 CSA	3900	-	2,5-3,5	-	-	4/8/12	-	0
M 2000 E 60Hz 208V-1 480V-3 CSA	3600	-	2,5-3,5	4/8,5/12,5	4,5/9/13,5	-	-	3180
M 2000 E 60Hz 240V-1 480V-3 CSA	3900	-	2,5-3,5	6,5/13/19,5	7/14/21	-	-	0
M 2000 E 60Hz 208V-1 575V-3 CSA	3600	-	2,5-3,5	-	-	-	6,5/6,5/13	3180
M 2000 E 60Hz 240V-1 575V-3 CSA	3900	-	2,5-3,5	-	-	-	6,5/13/19,5	0
M 2500 E 60Hz 208V-1 208V-3 CSA	4500	-	2,5-3,5	-	-	5/8/13	-	3975
M 2500 E 60Hz 240V-1 208V-3 CSA	4875	-	2,5-3,5	-	-	5/8/13	-	0
M 2500 E 60Hz 208V-1 480V-3 CSA	4500	-	2,5-3,5	4/8,5/12,5	4,5/9/13,5	-	-	3975
M 2500 E 60Hz 240V-1 480V-3 CSA	4875	-	2,5-3,5	8,2/16,3/24,5	8,7/17,7/26,5	-	-	0
M 2500 E 60Hz 208V-1 575V-3 CSA	4500	-	2,5-3,5	-	-	-	8/8/16	3975
M 2500 E 60Hz 240V-1 575V-3 CSA	4875	-	2,5-3,5	-	-	-	8/16/24	0
M 3000 E 60Hz 208V-1 208V-3 CSA	5400	-	2,5-3,5	-	-	6,5/8/14,5	-	4770
M 3000 E 60Hz 240V-1 208V-3 CSA	5850	-	2,5-3,5	-	-	6,5/8/14,5	-	0
M 3000 E 60Hz 208V-1 480V-3 CSA	5400	-	2,5-3,5	6/12/18	6,5/13/19,5	-	-	4770
M 3000 E 60Hz 240V-1 480V-3 CSA	5850	-	2,5-3,5	9,3/18,7/28	10,2/20,3/30,5	-	-	0
M 3000 E 60Hz 208V-1 575V-3 CSA	5400	-	2,5-3,5	-	-	-	9,5/9,5/19	4770
M 3000 E 60Hz 240V-1 575V-3 CSA	5850	-	2,5-3,5	-	-	-	9,5/19/28,5	0
G 1000 E 60Hz 208V-1 208V-3 CSA	2250	-	3-4	-	-	2,5/5/7,5	-	2115
G 1000 E 60Hz 240V-1 208V-3 CSA	2400	-	3-4	-	-	4/8/12	-	0
G 1000 E 60Hz 208V-1 480V-3 CSA	2250	-	3-4	2,5/5/7,5	3/5,5/8,5	-	-	2115
G 1000 E 60Hz 240V-1 480V-3 CSA	2400	-	3-4	4/8/12	4,3/8,7/13	-	-	0
G 1000 E 60Hz 208V-1 575V-3 CSA	2250	-	3-4	-	-	-	3,5/4/7,5	2115
G 1000 E 60Hz 240V-1 575V-3 CSA	2400	-	3-4	-	-	-	4/8/12	0
G 1500 E 60Hz 208V-1 208V-3 CSA	3000	-	3-4	-	-	3,5/6,5/10	-	2820
G 1500 E 60Hz 240V-1 208V-3 CSA	3200	-	3-4	-	-	6/9,5/15,5	-	0
G 1500 E 60Hz 208V-1 480V-3 CSA	3000	-	3-4	3,5/7/10,5	4/7,5/11,5	-	-	2820
G 1500 E 60Hz 240V-1 480V-3 CSA	3200	-	3-4	5,3/10,7/16	5,8/11,7/17,5	-	-	0
G 1500 E 60Hz 208V-1 575V-3 CSA	3000	-	3-4	-	-	-	5/5,5/10,5	2820
G 1500 E 60Hz 240V-1 575V-3 CSA	3200	-	3-4	-	-	-	5,5/11/16,5	0
G 2000 E 60Hz 208V-1 208V-3 CSA	4500	-	3-4	-	-	5/9/14	-	4230
G 2000 E 60Hz 240V-1 208V-3 CSA	4800	-	3-4	-	-	5/9/14	-	0
G 2000 E 60Hz 208V-1 480V-3 CSA	4500	-	3-4	5/10,5/15,5	5,5/11/16,5	-	-	4230
G 2000 E 60Hz 240V-1 480V-3 CSA	4800	-	3-4	8,2/16,3/24,5	8,8/17,7/26,5	-	-	0
G 2000 E 60Hz 208V-1 575V-3 CSA	4500	-	3-4	-	-	-	6,5/8/14,5	4230
G 2000 E 60Hz 240V-1 575V-3 CSA	4800	-	3-4	-	-	-	8/16/24	0
G 2500 E 60Hz 208V-1 208V-3 CSA	5250	-	3-4	-	-	5,5/9/14,5	-	4935
G 2500 E 60Hz 240V-1 208V-3 CSA	5600	-	3-4	-	-	5,5/9/14,4	-	0
G 2500 E 60Hz 208V-1 480V-3 CSA	5250	-	3-4	6/12/18	6,5/13/19,5	-	-	4935
G 2500 E 60Hz 240V-1 480V-3 CSA	5600	-	3-4	9,3/18,7/28	10,2/20,3/30,5	-	-	0
G 2500 E 60Hz 208V-1 575V-3 CSA	5250	-	3-4	-	-	-	8/9,5/17,5	4935
G 2500 E 60Hz 240V-1 575V-3 CSA	5600	-	3-4	-	-	-	9,5/19/28,5	0
G 3000 E 60Hz 208V-1 208V-3 CSA	6000	-	3-4	-	-	6,5/8/14,5	-	5640
G 3000 E 60Hz 240V-1 208V-3 CSA	6400	-	3-4	-	-	6,5/8/14,5	-	0
G 3000 E 60Hz 208V-1 480V-3 CSA	6000	-	3-4	6,/12/18	6,5/13/19,5	-	-	5640
G 3000 E 60Hz 240V-1 480V-3 CSA	6400	-	3-4	9,3/18,7/28	10,2/20,3/30,5	-	-	0
G 3000 E 60Hz 208V-1 575V-3 CSA	6000	-	3-4	-	-	-	9,5/9,5/19	5640
G 3000 E 60Hz 240V-1 575V-3 CSA	6400	-	3-4	-	-	-	9,5/19/28,5	0
ECG 1000 E 60Hz 208V-1 208V-3 CSA	2700	-	3-4,2	-	-	4/8/12	-	2415
ECG 1000 E 60Hz 240V-1 208V-3 CSA	2775	-	3-4,2	-	-	4/8/12	-	0
ECG 1000 E 60Hz 208V-1 480V-3 CSA	2700	-	3-4,2	4/8/12	4,3/8,7/13	-	-	2415
ECG 1000 E 60Hz 240V-1 480V-3 CSA	2775	-	3-4,2	4/8/12	4,3/8,7/13	-	-	0
ECG 1000 E 60Hz 208V-1 575V-3 CSA	2700	-	3-4,2	-	-	-	4/8/12	2415
ECG 1000 E 60Hz 240V-1 575V-3 CSA	2775	-	3-4,2	-	-	-	4/8/12	0
ECG 1500 E 60Hz 208V-1 208V-3 CSA	3600	-	3-4,2	-	-	6/9,5/15,5	-	3220
ECG 1500 E 60Hz 240V-1 208V-3 CSA	3700	-	3-4,2	-	-	6/9,5/15,5	-	0
ECG 1500 E 60Hz 208V-1 480V-3 CSA	3600	-	3-4,2	5,3/10,7/16	5,8/11,7/17,5	-	-	3220
ECG 1500 E 60Hz 240V-1 480V-3 CSA	3700	-	3-4,2	5,3/10,7/16	5,8/11,7/17,5	-	-	0
ECG 1500 E 60Hz 208V-1 575V-3 CSA	3600	-	3-4,2	-	-	-	5,5/11/16,5	3220
ECG 1500 E 60Hz 240V-1 575V-3 CSA	3700	-	3-4,2	-	-	-	5,5/11/16,5	0
ECG 2000 E 60Hz 208V-1 208V-3 CSA	5400	-	3-4,2	-	-	5/9/14	-	4830
ECG 2000 E 60Hz 240V-1 208V-3 CSA	5550	-	3-4,2	-	-	5/9/14	-	0
ECG 2000 E 60Hz 208V-1 480V-3 CSA	5400	-	3-4,2	8,2/16,3/24,5	8,8/17,7/26,5	-	-	4830
ECG 2000 E 60Hz 240V-1 480V-3 CSA	5550	-	3-4,2	8,2/16,3/24,5	8,8/17,7/26,5	-	-	0
ECG 2000 E 60Hz 208V-1 575V-3 CSA	5400	-	3-4,2	-	-	-	8/16/24	4830
ECG 2000 E 60Hz 240V-1 575V-3 CSA	5550	-	3-4,2	-	-	-	8/16/24	0
ECG 2500 E 60Hz 208V-1 208V-3 CSA	6300	-	3-4,2	-	-	5,5/9/14,5	-	5635
ECG 2500 E 60Hz 240V-1 208V-3 CSA	6475	-	3-4,2	-	-	5,5/9/14,5	-	0
ECG 2500 E 60Hz 208V-1 480V-3 CSA	6300	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	5635
ECG 2500 E 60Hz 240V-1 480V-3 CSA	6475	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	0
ECG 2500 E 60Hz 208V-1 575V-3 CSA	6300	-	3-4,2	-	-	-	9,5/19/28,5	5635
ECG 2500 E 60Hz 240V-1 575V-3 CSA	6475	-	3-4,2	-	-	-	9,5/19/28,5	0
ECG 3000 E 60Hz 208V-1 208V-3 CSA	7200	-	3-4,2	-	-	6,5/8/14,5	-	6440
ECG 3000 E 60Hz 240V-1 208V-3 CSA	7400	-	3-4,2	-	-	6,5/8/14,5	-	0
ECG 3000 E 60Hz 208V-1 480V-3 CSA	7200	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	6440
ECG 3000 E 60Hz 240V-1 480V-3 CSA	7400	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	0
ECG 3000 E 60Hz 208V-1 575V-3 CSA	7200	-	3-4,2	-	-	-	9,5/19/28,5	6440
ECG 3000 E 60Hz 240V-1 575V-3 CSA	7400	-	3-4,2	-	-	-	9,5/19/28,5	0

Model	Cabal Nominal m³/h	Alçada Recomanada m	Potència Calefacció 80/60ºC (kW) kW	Potència Calefacció 60/40ºC (kW) kW	Potència Calefacció 50/40ºC kW	Potència Calefacció 80/60ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 60/40ºC (Ventiladors a 208Vx1) kW	Potència Calefacció 50/40ºC (Ventiladors a 208Vx1) kW	Cabal Nominal 208V m³/h
M 1000 P86 60Hz CSA	1800	2,5-3,5	7.46			7.13			1560
M 1000 P64 60Hz CSA	1800	2,5-3,5		8.15			7.82		1560
M 1000 P54 60Hz CSA	1800	2,5-3,5			8.12			7.76	1560
M 1500 P86 60Hz CSA	2700	2,5-3,5	14.26			13.71			2340
M 1500 P64 60Hz CSA	2700	2,5-3,5		13.04			12.51		2340
M 1500 P54 60Hz CSA	2700	2,5-3,5			13.66			13.06	2340
M 2000 P86 60Hz CSA	3600	2,5-3,5	20.65			19.85			3120
M 2000 P64 60Hz CSA	3600	2,5-3,5		17.39			16.68		3120
M 2000 P54 60Hz CSA	3600	2,5-3,5			17.76			16.97	3120
M 2500 P86 60Hz CSA	4500	2,5-3,5	26.92			25.88			3900
M 2500 P64 60Hz CSA	4500	2,5-3,5		21.69			20.8		3900
M 2500 P54 60Hz CSA	4500	2,5-3,5			23.16			22.14	3900
M 3000 P86 60Hz CSA	5400	2,5-3,5	33.23			31.94			4680
M 3000 P64 60Hz CSA	5400	2,5-3,5		27.01			25.91		4680
M 3000 P54 60Hz CSA	5400	2,5-3,5			28.35			27.1	4680
G 1000 P86 60Hz CSA	2250	3-4	10.86			8.65			2055
G 1000 P64 60Hz CSA	2250	3-4		9.75			9.36		2055
G 1000 P54 60Hz CSA	2250	3-4			9.87			9.44	2055
G 1500 P86 60Hz CSA	3000	3-4	15.76			15.15			2740
G 1500 P64 60Hz CSA	3000	3-4		14.48			13.89		2740
G 1500 P54 60Hz CSA	3000	3-4			15.3			14.63	2740
G 2000 P86 60Hz CSA	4500	3-4	24.51			23.57			4110
G 2000 P64 60Hz CSA	4500	3-4		20.86			20.02		4110
G 2000 P54 60Hz CSA	4500	3-4			21.64			20.69	4110
G 2500 P86 60Hz CSA	5250	3-4	30.64			29.46			4795
G 2500 P64 60Hz CSA	5250	3-4		24.9			23.88		4795
G 2500 P54 60Hz CSA	5250	3-4			26.88			25.7	4795
G 3000 P86 60Hz CSA	6000	3-4	36.73			35.3			5480
G 3000 P64 60Hz CSA	6000	3-4		30.03			28.79		5480
G 3000 P54 60Hz CSA	6000	3-4			31.79			30.38	5480
ECG 1000 P86 60Hz CSA	2625	3-4,2	11.74			11.34			2355
ECG 1000 P64 60Hz CSA	2625	3-4,2		10.59			10.21		2355
ECG 1000 P54 60Hz CSA	2625	3-4,2			10.8			10.37	2355
ECG 1500 P86 60Hz CSA	3500	3-4,2	17.09			16.47			3140
ECG 1500 P64 60Hz CSA	3500	3-4,2		15.78			15.17		3140
ECG 1500 P54 60Hz CSA	3500	3-4,2			16.8			16.1	3140
ECG 2000 P86 60Hz CSA	5250	3-4,2	26.54			25.61			4710
ECG 2000 P64 60Hz CSA	5250	3-4,2		22.7			21.84		4710
ECG 2000 P54 60Hz CSA	5250	3-4,2			23.71			22.76	4710
ECG 2500 P86 60Hz CSA	6125	3-4,2	32.25			32.04			5495
ECG 2500 P64 60Hz CSA	6125	3-4,2		27.14			26.1		5495
ECG 2500 P54 60Hz CSA	6125	3-4,2			29.51			28.29	5495
ECG 3000 P86 60Hz CSA	7000	3-4,2	39.9			38.42			6280
ECG 3000 P64 60Hz CSA	7000	3-4,2		32.77			31.49		6280
ECG 3000 P54 60Hz CSA	7000	3-4,2			34.96			33.47	6280

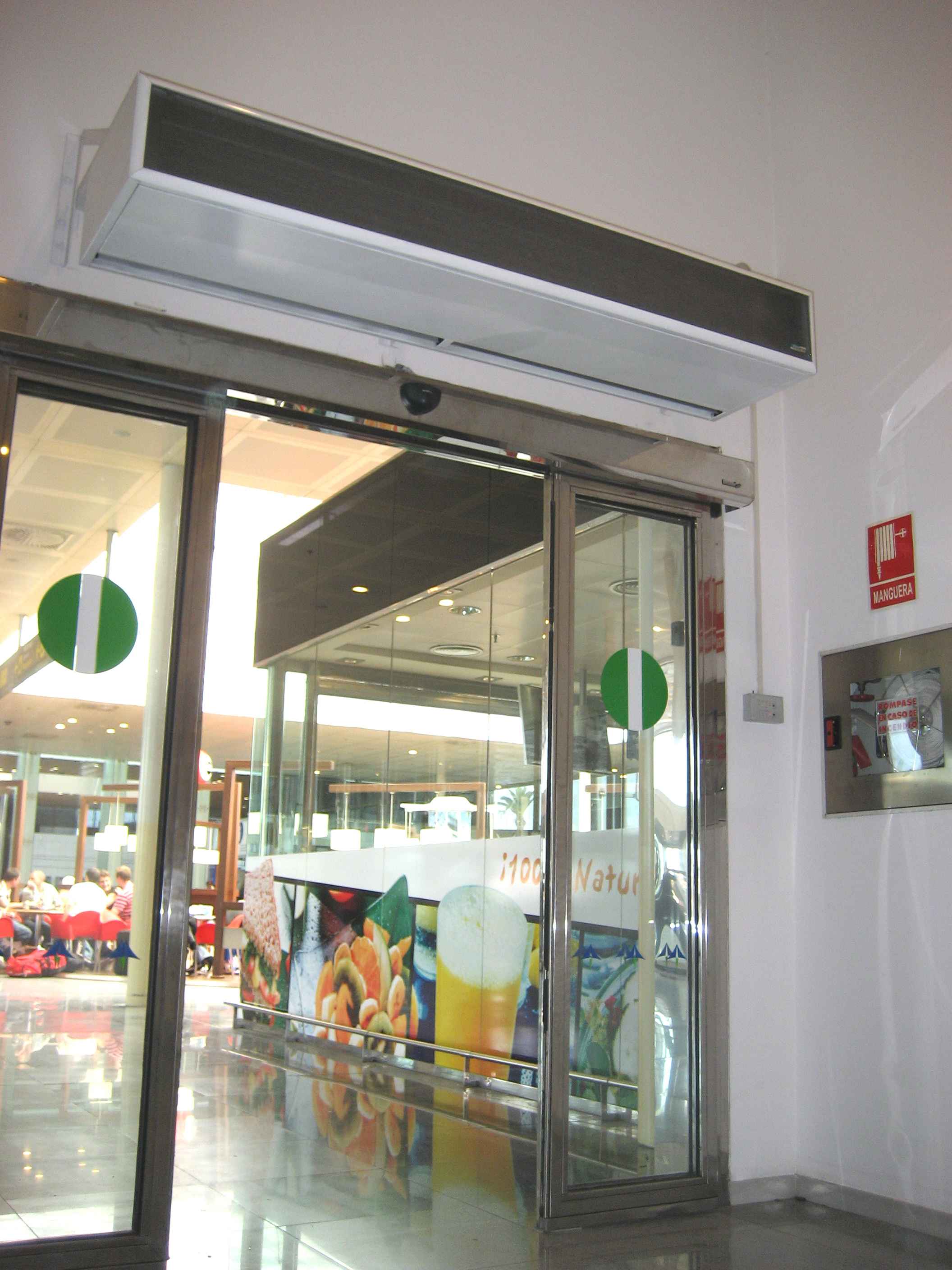

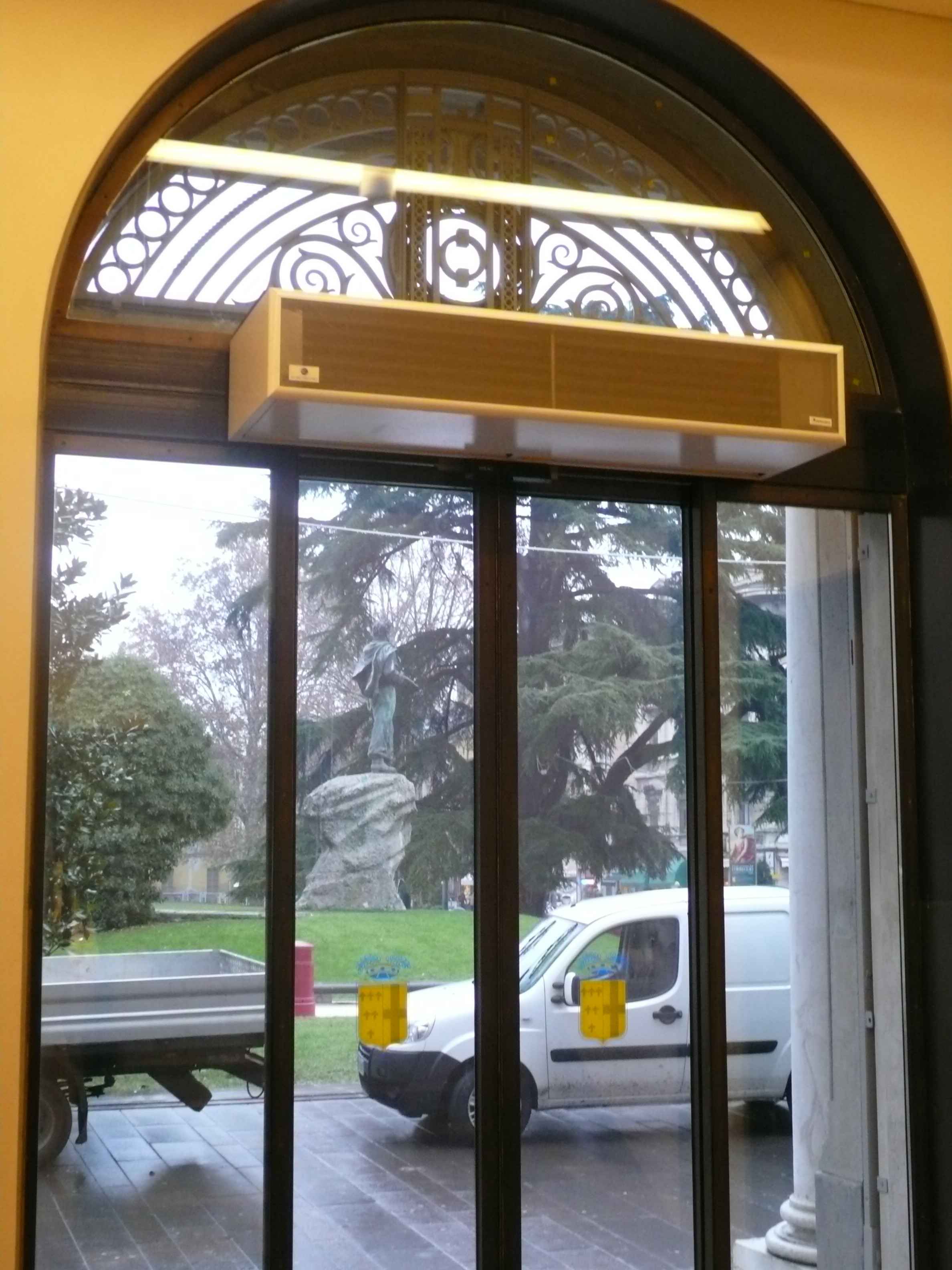

Instal·lació vista

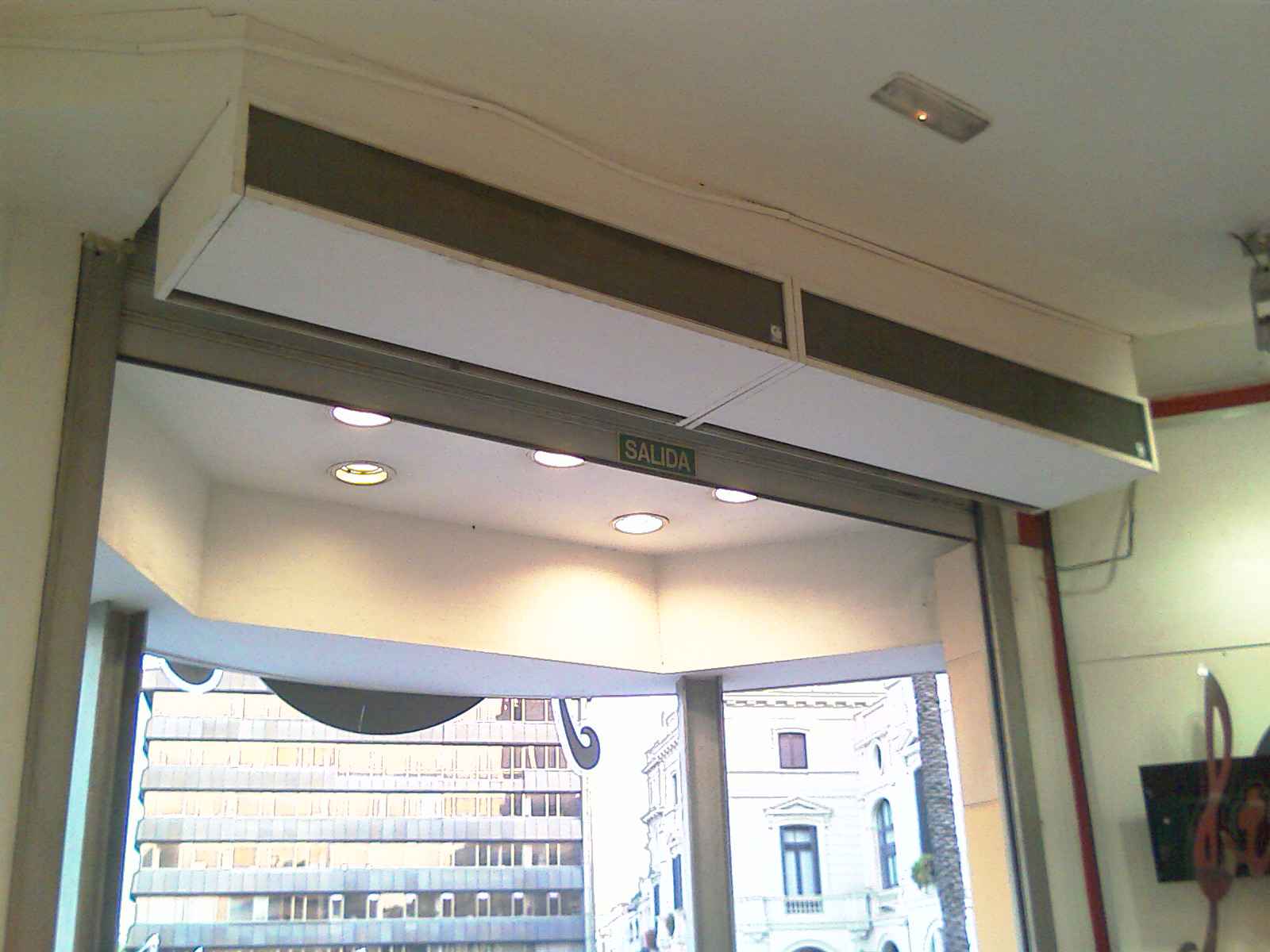

Fals sostre superfície visible

ID + OD

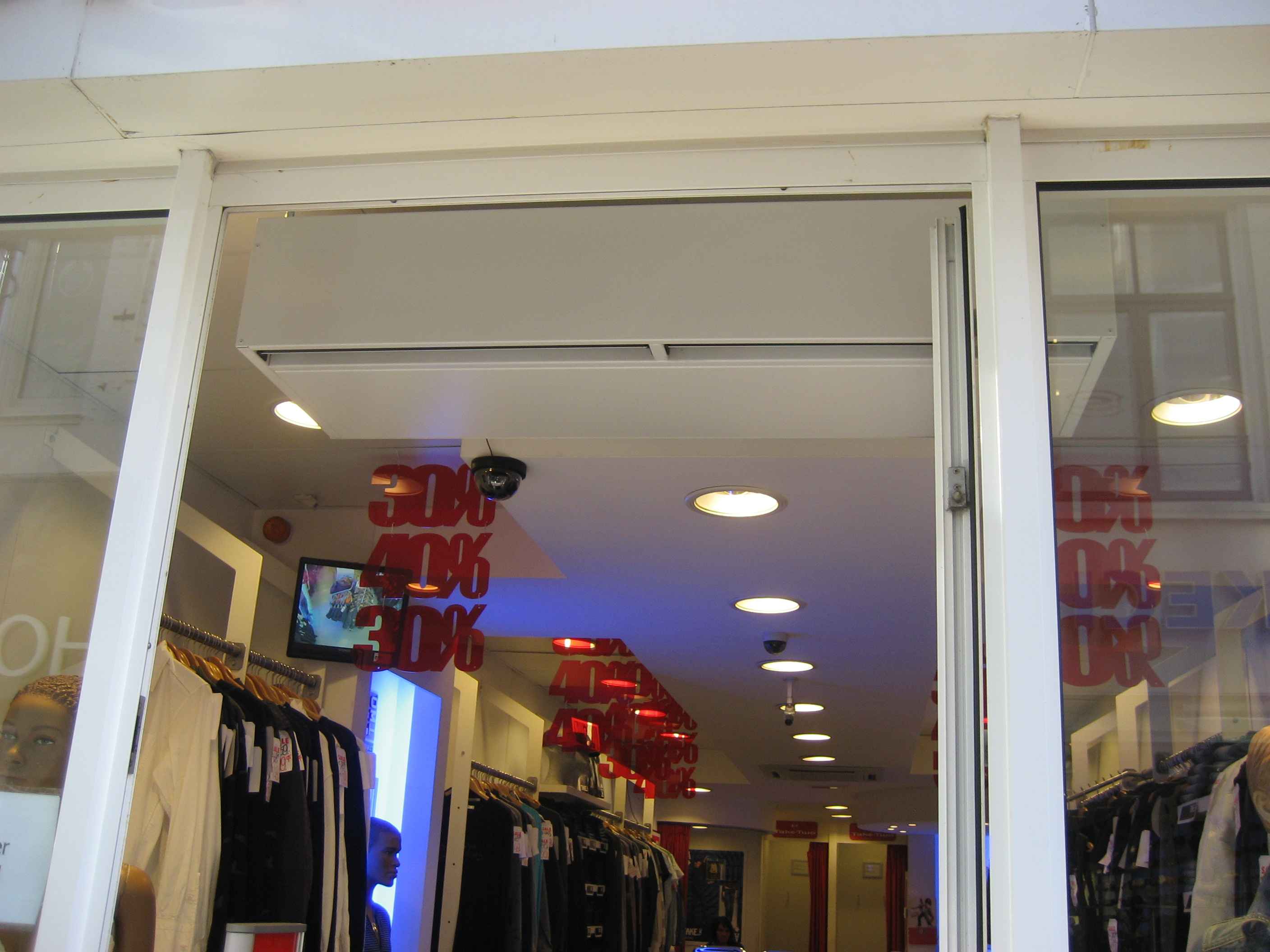

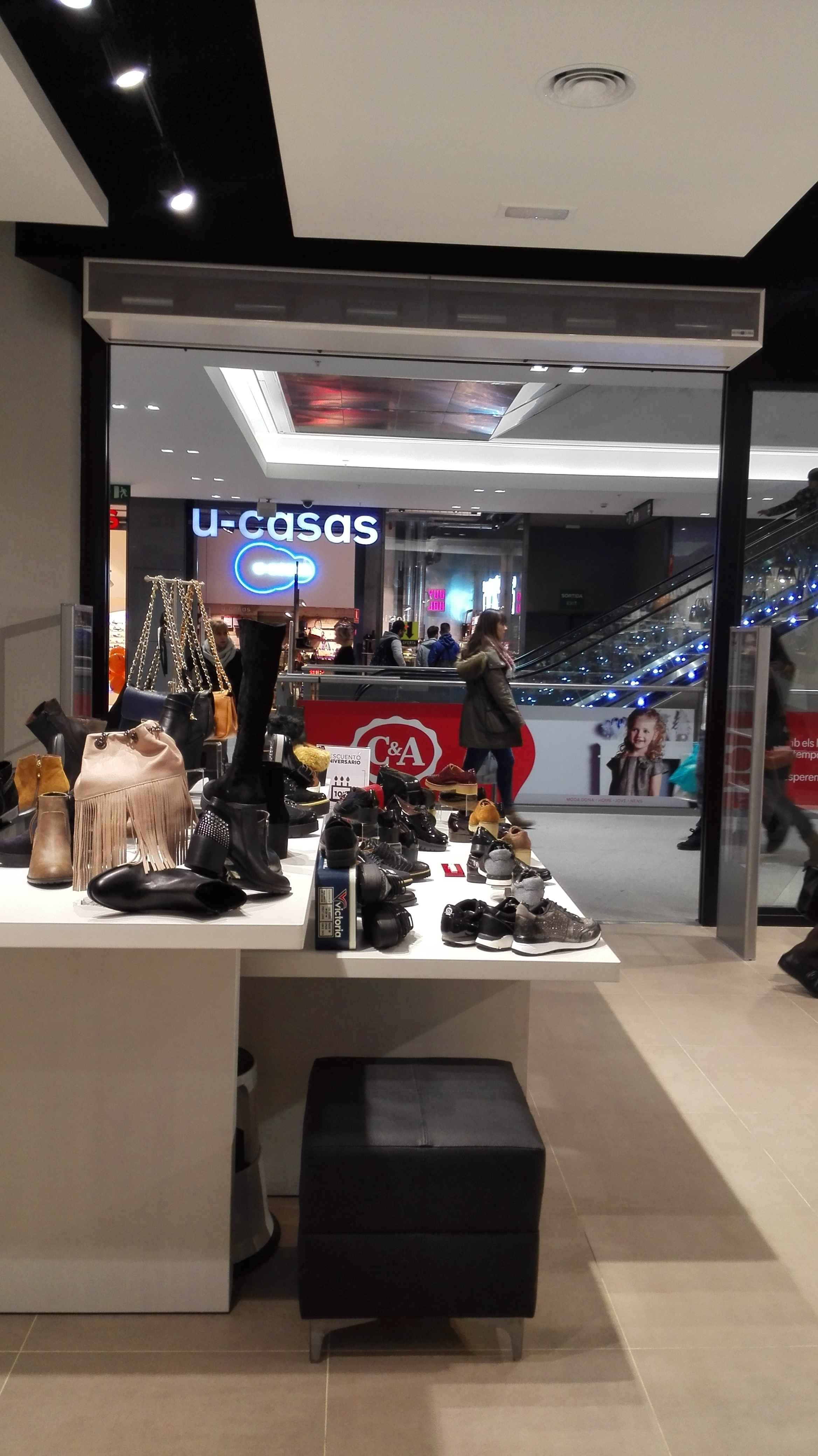

Fals sostre superfície invisible

Kit Marc Encastable

Fals sostre superfície visible - Dimensions

Fals sostre superfície invisible - Dimensions
