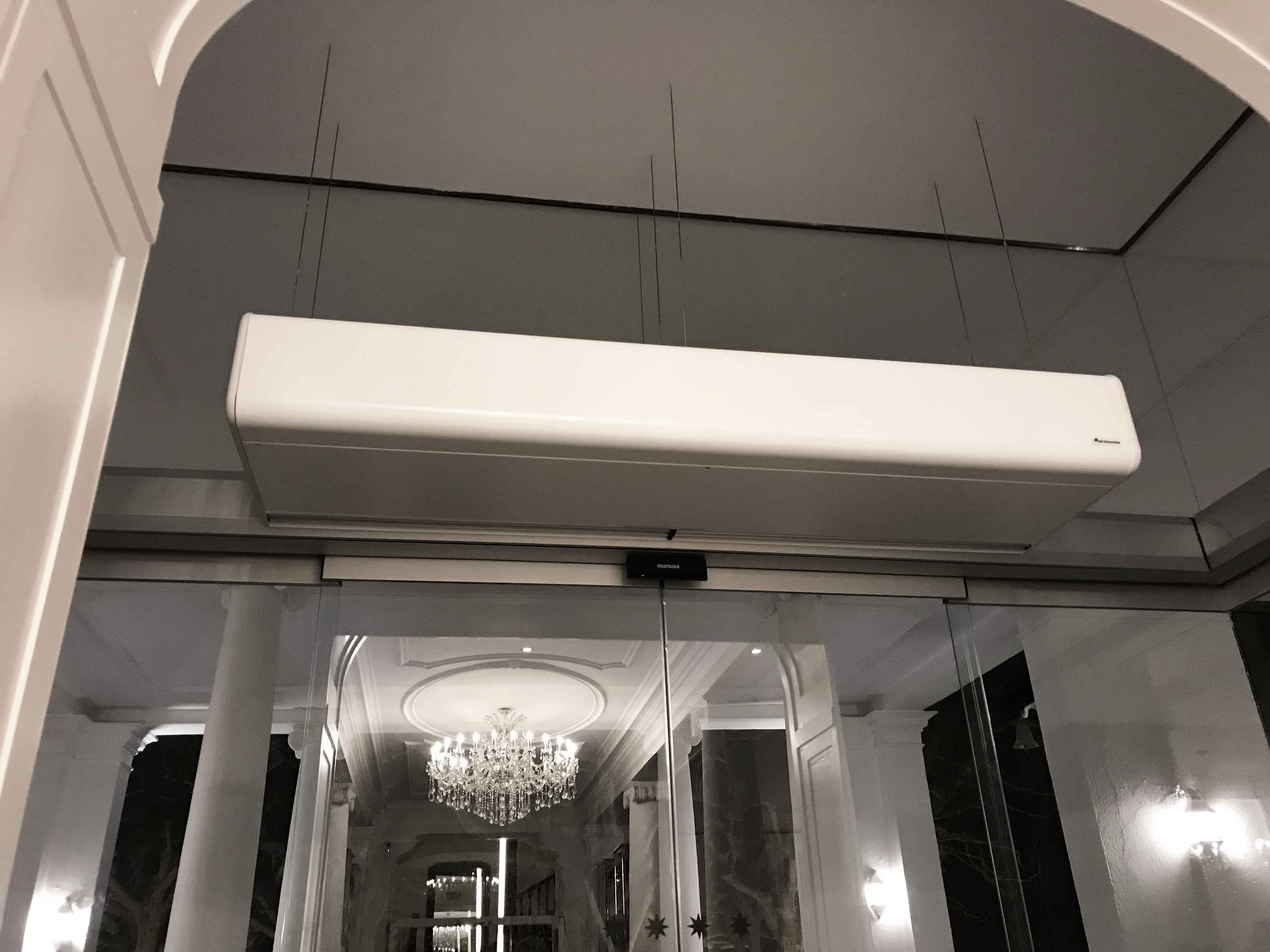

Cortina de aire Smart

La cortina de aire SMART combina las mejores prestaciones tecnológicas con el diseño y los acabados de calidad. Contemporánea, discreta y elegante, presenta un panel frontal liso debido a que la entrada de aire se encuentra oculta en la parte superior, evitando así la visión interior de la cortina de aire y de la rejilla con el filtro.

SMART es una cortina de aire a caballo entre la gama estándar y decorativa de gran valor para aquellos espacios públicos y comerciales que necesitan de una instalación que garantice una climatización eficiente y sostenible sin irrumpir bruscamente en la arquitectura interior y el diseño del local.

Diseño contemporáneo discreto y elegante adaptable a cualquier arquitectura interior.
El panel frontal puede ser personalizado con logotipos, iluminación, rotulación o señalización de seguridad e informativa, de acuerdo con los requisitos del cliente.
Bastidor autoportante de acero de formas redondeadas, con paneles laterales de plástico inyectado sin bordes, acabado con pintura epoxi-poliéster de color blanco RAL9016 como estándar. Otros colores disponibles bajo demanda.
Entrada de aire oculta en la parte superior, evitando la visión interior de la cortina y de la rejilla.
Difusores lineales de descarga con lamas de aluminio anodizado tipo airfoil, regulables 15º en ambas direcciones.
Ventiladores centrífugos de doble aspiración con motores de rotor externo de bajo nivel sonoro. Selector de 5 velocidades. Los modelos "EC" incorporan ventiladores eficientes de muy bajo consumo.
Los modelos “P” incorporan batería de agua caliente. Los modelos “E” incorporan batería eléctrica de tres etapas con regulación incluida. Los modelos “A” son sin calefacción, sólo aire. Opcional "DX" con batería de expansión directa.
Incluye un regulador mural Plug&Play con 7m cable RJ45, más un control remoto. Opcional: Control Avanzado Clever (programable, automático, inteligente, ahorro energético, Modbus RTU para PLC…)
Cortina de aire con certificación CSA según las normas UL y CSA para su presencia en los mercados norteamericanos.

Ficha técnica Smart

Ficheros BIM

Solicitar más información

Modelo	Caudal Nominal m³/h	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Caudal Nominal 208V m³/h
SMART M 1000 A	1800	2,5-3,5	-	-	-	-	-	-	-
SMART M 1500 A	2700	2,5-3,5	-	-	-	-	-	-	-
SMART M 2000 A	3600	2,5-3,5	-	-	-	-	-	-	-
SMART M 2500 A	4500	2,5-3,5	-	-	-	-	-	-	-
SMART M 3000 A	5400	2,5-3,5	-	-	-	-	-	-	-
SMART ECM 1000 A	1840	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 1500 A	2760	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 2000 A	3680	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 2500 A	4600	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 3000 A	5520	2,5-3,8	-	-	-	-	-	-	-
SMART G 1000 A	2400	3-4	-	-	-	-	-	-	-
SMART G 1500 A	3200	3-4	-	-	-	-	-	-	-
SMART G 2000 A	4800	3-4	-	-	-	-	-	-	-
SMART G 2500 A	5600	3-4	-	-	-	-	-	-	-
SMART G 3000 A	6400	3-4	-	-	-	-	-	-	-
SMART ECG 1000 A	2700	3-4,2	-	-	-	-	-	-	-
SMART ECG 1500 A	3600	3-4,2	-	-	-	-	-	-	-
SMART ECG 2000 A	5400	3-4,2	-	-	-	-	-	-	-
SMART ECG 2500 A	6300	3-4,2	-	-	-	-	-	-	-
SMART ECG 3000 A	7200	3-4,2	-	-	-	-	-	-	-

Modelo	Caudal Nominal m³/h	Potencia Calefacción 400Vx3 kW	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 460Vx3 kW	Potencia Calefacción 480Vx3 kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 208Vx3 kW	Potencia Calefacción 575Vx3 kW	Caudal Nominal 208V m³/h
SMART M 1000 E	1800	3/6/9	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
SMART M 1500 E	2700	4/8/12	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
SMART M 2000 E	3600	6/12/18	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
SMART M 2500 E	4500	6/12/18	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
SMART M 3000 E	5400	8/16/24	2,5-3,5	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 1000 E	1840	3/6/9	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 1500 E	2760	4/8/12	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 2000 E	3680	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 2500 E	4600	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 3000 E	5520	8/16/24	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART G 1000 E	2400	5/10/15	3-4	-	-	-	-	-	-	-	-	-	-	-
SMART G 1500 E	3200	7,5/15/22,5	3-4	-	-	-	-	-	-	-	-	-	-	-
SMART G 2000 E	4800	10/20/30	3-4	-	-	-	-	-	-	-	-	-	-	-
SMART G 2500 E	5600	10/20/30	3-4	-	-	-	-	-	-	-	-	-	-	-
SMART G 3000 E	6400	10/20/30	3-4	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 1000 E	2700	5/10/15	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 1500 E	3600	7,5/15/22,5	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 2000 E	5400	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 2500 E	6300	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 3000 E	7200	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-

Modelo	Caudal Nominal m³/h	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Caudal Nominal 208V m³/h
SMART M 1000 P64	1660	2,5-3,5	-	8,56	-	-	-	-	-
SMART M 1000 P54	1660	2,5-3,5	-	-	8,52	-	-	-	-
SMART M 1000 P86	1660	2,5-3,5	9,17	-	-	-	-	-	-
SMART M 1500 P64	2490	2,5-3,5	-	13,69	-	-	-	-	-
SMART M 1500 P54	2490	2,5-3,5	-	-	14,34	-	-	-	-
SMART M 1500 P86	2490	2,5-3,5	14,26	-	-	-	-	-	-
SMART M 2000 P64	3320	2,5-3,5	-	18,26	-	-	-	-	-
SMART M 2000 P54	3320	2,5-3,5	-	-	18,65	-	-	-	-
SMART M 2000 P86	3320	2,5-3,5	20,65	-	-	-	-	-	-
SMART M 2500 P64	4150	2,5-3,5	-	22,12	-	-	-	-	-
SMART M 2500 P54	4150	2,5-3,5	-	-	24,32	-	-	-	-
SMART M 2500 P86	4150	2,5-3,5	26,92	-	-	-	-	-	-
SMART M 3000 P64	4980	2,5-3,5	-	28,37	-	-	-	-	-
SMART M 3000 P54	4980	2,5-3,5	-	-	29,77	-	-	-	-
SMART M 3000 P86	4980	2,5-3,5	33,24	-	-	-	-	-	-
SMART ECM 1000 P64	1720	2,5-3,8	-	8,77	-	-	-	-	-
SMART ECM 1000 P54	1720	2,5-3,8	-	-	8,74	-	-	-	-
SMART ECM 1000 P86	1720	2,5-3,8	9,38	-	-	-	-	-	-
SMART ECM 1500 P64	2580	2,5-3,8	-	14,02	-	-	-	-	-
SMART ECM 1500 P54	2580	2,5-3,8	-	-	14,71	-	-	-	-
SMART ECM 1500 P86	2580	2,5-3,8	14,58	-	-	-	-	-	-
SMART ECM 2000 P64	3440	2,5-3,8	-	18,7	-	-	-	-	-
SMART ECM 2000 P54	3440	2,5-3,8	-	-	19,13	-	-	-	-
SMART ECM 2000 P86	3440	2,5-3,8	21,12	-	-	-	-	-	-
SMART ECM 2500 P64	4300	2,5-3,8	-	23,33	-	-	-	-	-
SMART ECM 2500 P54	4300	2,5-3,8	-	-	24,95	-	-	-	-
SMART ECM 2500 P86	4300	2,5-3,8	27,53	-	-	-	-	-	-
SMART ECM 3000 P64	5160	2,5-3,8	-	29,05	-	-	-	-	-
SMART ECM 3000 P54	5160	2,5-3,8	-	-	30,54	-	-	-	-
SMART ECM 3000 P86	5160	2,5-3,8	40	-	-	-	-	-	-
SMART G 1000 P64	2250	3-4	-	10,42	-	-	-	-	-
SMART G 1000 P54	2250	3-4	-	-	10,56	-	-	-	-
SMART G 1000 P86	2250	3-4	11,04	-	-	-	-	-	-
SMART G 1500 P64	3000	3-4	-	15,47	-	-	-	-	-
SMART G 1500 P54	3000	3-4	-	-	16,37	-	-	-	-
SMART G 1500 P86	3000	3-4	16,02	-	-	-	-	-	-
SMART G 2000 P64	4500	3-4	-	22,29	-	-	-	-	-
SMART G 2000 P54	4500	3-4	-	-	23,15	-	-	-	-
SMART G 2000 P86	4500	3-4	24,92	-	-	-	-	-	-
SMART G 2500 P64	5250	3-4	-	26,61	-	-	-	-	-
SMART G 2500 P54	5250	3-4	-	-	28,76	-	-	-	-
SMART G 2500 P86	5250	3-4	31,16	-	-	-	-	-	-
SMART G 3000 P64	6000	3-4	-	32,1	-	-	-	-	-
SMART G 3000 P54	6000	3-4	-	-	34,03	-	-	-	-
SMART G 3000 P86	6000	3-4	37,35	-	-	-	-	-	-
SMART ECG 1000 P64	2550	3-4,2	-	11,27	-	-	-	-	-
SMART ECG 1000 P54	2550	3-4,2	-	-	11,5	-	-	-	-
SMART ECG 1000 P86	2550	3-4,2	11,89	-	-	-	-	-	-
SMART ECG 1500 P64	3400	3-4,2	-	16,77	-	-	-	-	-
SMART ECG 1500 P54	3400	3-4,2	-	-	17,86	-	-	-	-
SMART ECG 1500 P86	3400	3-4,2	17,29	-	-	-	-	-	-
SMART ECG 2000 P64	5100	3-4,2	-	24,14	-	-	-	-	-
SMART ECG 2000 P54	5100	3-4,2	-	-	25,24	-	-	-	-
SMART ECG 2000 P86	5100	3-4,2	26,86	-	-	-	-	-	-
SMART ECG 2500 P64	5950	3-4,2	-	28,84	-	-	-	-	-
SMART ECG 2500 P54	5950	3-4,2	-	-	31,38	-	-	-	-
SMART ECG 2500 P86	5950	3-4,2	33,63	-	-	-	-	-	-
SMART ECG 3000 P64	6800	3-4,2	-	34,81	-	-	-	-	-
SMART ECG 3000 P54	6800	3-4,2	-	-	37,16	-	-	-	-
SMART ECG 3000 P86	6800	3-4,2	40,34	-	-	-	-	-	-

Modelo	Caudal Nominal m³/h	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Caudal Nominal 208V m³/h
SMART ECM 1000 A	1840	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 1500 A	2760	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 2000 A	3680	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 2500 A	4600	2,5-3,8	-	-	-	-	-	-	-
SMART ECM 3000 A	5520	2,5-3,8	-	-	-	-	-	-	-
SMART ECG 1000 A	2700	3-4,2	-	-	-	-	-	-	-
SMART ECG 1500 A	3600	3-4,2	-	-	-	-	-	-	-
SMART ECG 2000 A	5400	3-4,2	-	-	-	-	-	-	-
SMART ECG 2500 A	6300	3-4,2	-	-	-	-	-	-	-
SMART ECG 3000 A	7200	3-4,2	-	-	-	-	-	-	-

Modelo	Caudal Nominal m³/h	Potencia Calefacción 400Vx3 kW	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 460Vx3 kW	Potencia Calefacción 480Vx3 kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 208Vx3 kW	Potencia Calefacción 575Vx3 kW	Caudal Nominal 208V m³/h
SMART ECM 1000 E	1840	3/6/9	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 1500 E	2760	4/8/12	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 2000 E	3680	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 2500 E	4600	6/12/18	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECM 3000 E	5520	8/16/24	2,5-3,8	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 1000 E	2700	5/10/15	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 1500 E	3600	7,5/15/22,5	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 2000 E	5400	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 2500 E	6300	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-
SMART ECG 3000 E	7200	10/20/30	3-4,2	-	-	-	-	-	-	-	-	-	-	-

Modelo	Caudal Nominal m³/h	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Caudal Nominal 208V m³/h
SMART ECM 1000 P64	1720	2,5-3,8	-	8,77	-	-	-	-	-
SMART ECM 1000 P54	1720	2,5-3,8	-	-	8,74	-	-	-	-
SMART ECM 1000 P86	1720	2,5-3,8	9,38	-	-	-	-	-	-
SMART ECM 1500 P64	2580	2,5-3,8	-	14,02	-	-	-	-	-
SMART ECM 1500 P54	2580	2,5-3,8	-	-	14,71	-	-	-	-
SMART ECM 1500 P86	2580	2,5-3,8	14,58	-	-	-	-	-	-
SMART ECM 2000 P64	3440	2,5-3,8	-	18,7	-	-	-	-	-
SMART ECM 2000 P54	3440	2,5-3,8	-	-	19,13	-	-	-	-
SMART ECM 2000 P86	3440	2,5-3,8	21,12	-	-	-	-	-	-
SMART ECM 2500 P64	4300	2,5-3,8	-	23,33	-	-	-	-	-
SMART ECM 2500 P54	4300	2,5-3,8	-	-	24,95	-	-	-	-
SMART ECM 2500 P86	4300	2,5-3,8	27,53	-	-	-	-	-	-
SMART ECM 3000 P64	5160	2,5-3,8	-	29,05	-	-	-	-	-
SMART ECM 3000 P54	5160	2,5-3,8	-	-	30,54	-	-	-	-
SMART ECM 3000 P86	5160	2,5-3,8	40	-	-	-	-	-	-
SMART ECG 1000 P64	2550	3-4,2	-	11,27	-	-	-	-	-
SMART ECG 1000 P54	2550	3-4,2	-	-	11,5	-	-	-	-
SMART ECG 1000 P86	2550	3-4,2	11,89	-	-	-	-	-	-
SMART ECG 1500 P64	3400	3-4,2	-	16,77	-	-	-	-	-
SMART ECG 1500 P54	3400	3-4,2	-	-	17,86	-	-	-	-
SMART ECG 1500 P86	3400	3-4,2	17,29	-	-	-	-	-	-
SMART ECG 2000 P64	5100	3-4,2	-	24,14	-	-	-	-	-
SMART ECG 2000 P54	5100	3-4,2	-	-	25,24	-	-	-	-
SMART ECG 2000 P86	5100	3-4,2	26,86	-	-	-	-	-	-
SMART ECG 2500 P64	5950	3-4,2	-	28,84	-	-	-	-	-
SMART ECG 2500 P54	5950	3-4,2	-	-	31,38	-	-	-	-
SMART ECG 2500 P86	5950	3-4,2	33,63	-	-	-	-	-	-
SMART ECG 3000 P64	6800	3-4,2	-	34,81	-	-	-	-	-
SMART ECG 3000 P54	6800	3-4,2	-	-	37,16	-	-	-	-
SMART ECG 3000 P86	6800	3-4,2	40,34	-	-	-	-	-	-

Modelo	Caudal Nominal m³/h	Altura Recomendada m	Caudal Nominal 208V m³/h
SMART M 1000 A 60Hz CSA	2000	2,5-3,5	1620
SMART M 1500 A 60Hz CSA	3000	2,5-3,5	2430
SMART M 2000 A 60Hz CSA	4000	2,5-3,5	3240
SMART M 2500 A 60Hz CSA	5000	2,5-3,5	4050
SMART M 3000 A 60Hz CSA	6000	2,5-3,5	4860
SMART G 1000 A 60Hz CSA	2475	3-4	2145
SMART G 1500 A 60Hz CSA	3300	3-4	2860
SMART G 2000 A 60Hz CSA	4950	3-4	4290
SMART G 2500 A 60Hz CSA	5775	3-4	5005
SMART G 3000 A 60Hz CSA	6600	3-4	5720
SMART ECG 1000 A 60Hz CSA	2850	3-4,2	2445
SMART ECG 1500 A 60Hz CSA	3800	3-4,2	3260
SMART ECG 2000 A 60Hz CSA	5700	3-4,2	4890
SMART ECG 2500 A 60Hz CSA	6650	3-4,2	5705
SMART ECG 3000 A 60Hz CSA	7600	3-4,2	6520

Modelo	Caudal Nominal m³/h	Potencia Calefacción 400Vx3 kW	Altura Recomendada m	Potencia Calefacción 460Vx3 kW	Potencia Calefacción 480Vx3 kW	Potencia Calefacción 208Vx3 kW	Potencia Calefacción 575Vx3 kW	Caudal Nominal 208V m³/h
SMART M 1000 E 60Hz 208V-1 208V-3 CSA	1800	-	2,5-3,5	-	-	2/4/6	-	1590
SMART M 1000 E 60Hz 240V-1 208V-3 CSA	1950	-	2,5-3,5	-	-	2,5/5/7,5	-	0
SMART M 1000 E 60Hz 208V-1 480V-3 CSA	1800	-	2,5-3,5	2/4,5/6,5	2,5/5/7,5	-	-	1590
SMART M 1000 E 60Hz 240V-1 480V-3 CSA	1950	-	2,5-3,5	3,3/6,7/10	3,7/7,3/11	-	-	0
SMART M 1000 E 60Hz 208V-1 575V-3 CSA	1800	-	2,5-3,5	-	-	-	3,5/3,5/7	1590
SMART M 1000 E 60Hz 240V-1 575V-3 CSA	1950	-	2,5-3,5	-	-	-	3,5/7/10,5	0
SMART M 1500 E 60Hz 208V-1 208V-3 CSA	2700	-	2,5-3,5	-	-	3/6/9	-	2385
SMART M 1500 E 60Hz 240V-1 208V-3 CSA	2925	-	2,5-3,5	-	-	3/6,5/9,5	-	0
SMART M 1500 E 60Hz 208V-1 480V-3 CSA	2700	-	2,5-3,5	3/6,5/9,5	3,5/7/10,5	-	-	2385
SMART M 1500 E 60Hz 240V-1 480V-3 CSA	2925	-	2,5-3,5	4,8/9,7/14,5	5,2/10,3/15,5	-	-	0
SMART M 1500 E 60Hz 208V-1 575V-3 CSA	2700	-	2,5-3,5	-	-	-	5/5/10	2385
SMART M 1500 E 60Hz 240V-1 575V-3 CSA	2925	-	2,5-3,5	-	-	-	5/10/15	0
SMART M 2000 E 60Hz 208V-1 208V-3 CSA	3600	-	2,5-3,5	-	-	4/8/12	-	3180
SMART M 2000 E 60Hz 240V-1 208V-3 CSA	3900	-	2,5-3,5	-	-	4/8/12	-	0
SMART M 2000 E 60Hz 208V-1 480V-3 CSA	3600	-	2,5-3,5	4/8,5/12,5	4,5/9/13,5	-	-	3180
SMART M 2000 E 60Hz 240V-1 480V-3 CSA	3900	-	2,5-3,5	6,5/13/19,5	7/14/21	-	-	0
SMART M 2000 E 60Hz 208V-1 575V-3 CSA	3600	-	2,5-3,5	-	-	-	6,5/6,5/13	3180
SMART M 2000 E 60Hz 240V-1 575V-3 CSA	3900	-	2,5-3,5	-	-	-	6,5/13/19,5	0
SMART M 2500 E 60Hz 208V-1 208V-3 CSA	4500	-	2,5-3,5	-	-	5/8/13	-	3975
SMART M 2500 E 60Hz 240V-1 208V-3 CSA	4875	-	2,5-3,5	-	-	5/8/13	-	0
SMART M 2500 E 60Hz 208V-1 480V-3 CSA	4500	-	2,5-3,5	4/8,5/12,5	4,5/9/13,5	-	-	3975
SMART M 2500 E 60Hz 240V-1 480V-3 CSA	4875	-	2,5-3,5	8,2/16,3/24,5	8,7/17,7/26,5	-	-	0
SMART M 2500 E 60Hz 208V-1 575V-3 CSA	4500	-	2,5-3,5	-	-	-	8/8/16	3975
SMART M 2500 E 60Hz 240V-1 575V-3 CSA	4875	-	2,5-3,5	-	-	-	8/16/24	0
SMART M 3000 E 60Hz 208V-1 208V-3 CSA	5400	-	2,5-3,5	-	-	6,5/8/14,5	-	4770
SMART M 3000 E 60Hz 240V-1 208V-3 CSA	5850	-	2,5-3,5	-	-	6,5/8/14,5	-	0
SMART M 3000 E 60Hz 208V-1 480V-3 CSA	5400	-	2,5-3,5	6/12/18	6,5/13/19,5	-	-	4770
SMART M 3000 E 60Hz 240V-1 480V-3 CSA	5850	-	2,5-3,5	9,3/18,7/28	10,2/20,3/30,5	-	-	0
SMART M 3000 E 60Hz 208V-1 575V-3 CSA	5400	-	2,5-3,5	-	-	-	9,5/9,5/19	4770
SMART M 3000 E 60Hz 240V-1 575V-3 CSA	5850	-	2,5-3,5	-	-	-	9,5/19/28,5	0
SMART G 1000 E 60Hz 208V-1 208V-3 CSA	2250	-	3-4	-	-	2,5/5/7,5	-	2115
SMART G 1000 E 60Hz 240V-1 208V-3 CSA	2400	-	3-4	-	-	4/8/12	-	0
SMART G 1000 E 60Hz 208V-1 480V-3 CSA	2250	-	3-4	2,5/5/7,5	3/5,5/8,5	-	-	2115
SMART G 1000 E 60Hz 240V-1 480V-3 CSA	2400	-	3-4	4/8/12	4,3/8,7/13	-	-	0
SMART G 1000 E 60Hz 208V-1 575V-3 CSA	2250	-	3-4	-	-	-	3,5/4/7,5	2115
SMART G 1000 E 60Hz 240V-1 575V-3 CSA	2400	-	3-4	-	-	-	4/8/12	0
SMART G 1500 E 60Hz 208V-1 208V-3 CSA	3000	-	3-4	-	-	3,5/6,5/10	-	2820
SMART G 1500 E 60Hz 240V-1 208V-3 CSA	3200	-	3-4	-	-	6/9,5/15,5	-	0
SMART G 1500 E 60Hz 208V-1 480V-3 CSA	3000	-	3-4	3,5/7/10,5	4/7,5/11,5	-	-	2820
SMART G 1500 E 60Hz 240V-1 480V-3 CSA	3200	-	3-4	5,3/10,7/16	5,8/11,7/17,5	-	-	0
SMART G 1500 E 60Hz 208V-1 575V-3 CSA	3000	-	3-4	-	-	-	5/5,5/10,5	2820
SMART G 1500 E 60Hz 240V-1 575V-3 CSA	3200	-	3-4	-	-	-	5,5/11/16,5	0
SMART G 2000 E 60Hz 208V-1 208V-3 CSA	4500	-	3-4	-	-	5/9/14	-	4230
SMART G 2000 E 60Hz 240V-1 208V-3 CSA	4800	-	3-4	-	-	5/9/14	-	0
SMART G 2000 E 60Hz 208V-1 480V-3 CSA	4500	-	3-4	5/10,5/15,5	5,5/11/16,5	-	-	4230
SMART G 2000 E 60Hz 240V-1 480V-3 CSA	4800	-	3-4	8,2/16,3/24,5	8,8/17,7/26,5	-	-	0
SMART G 2000 E 60Hz 208V-1 575V-3 CSA	4500	-	3-4	-	-	-	6,5/8/14,5	4230
SMART G 2000 E 60Hz 240V-1 575V-3 CSA	4800	-	3-4	-	-	-	8/16/24	0
SMART G 2500 E 60Hz 208V-1 208V-3 CSA	5250	-	3-4	-	-	5,5/9/14,5	-	4935
SMART G 2500 E 60Hz 240V-1 208V-3 CSA	5600	-	3-4	-	-	5,5/9/14,4	-	0
SMART G 2500 E 60Hz 208V-1 480V-3 CSA	5250	-	3-4	6/12/18	6,5/13/19,5	-	-	4935
SMART G 2500 E 60Hz 240V-1 480V-3 CSA	5600	-	3-4	9,3/18,7/28	10,2/20,3/30,5	-	-	0
SMART G 2500 E 60Hz 208V-1 575V-3 CSA	5250	-	3-4	-	-	-	8/9,5/17,5	4935
SMART G 2500 E 60Hz 240V-1 575V-3 CSA	5600	-	3-4	-	-	-	9,5/19/28,5	0
SMART G 3000 E 60Hz 208V-1 208V-3 CSA	6000	-	3-4	-	-	6,5/8/14,5	-	5640
SMART G 3000 E 60Hz 240V-1 208V-3 CSA	6400	-	3-4	-	-	6,5/8/14,5	-	0
SMART G 3000 E 60Hz 208V-1 480V-3 CSA	6000	-	3-4	6,/12/18	6,5/13/19,5	-	-	5640
SMART G 3000 E 60Hz 240V-1 480V-3 CSA	6400	-	3-4	9,3/18,7/28	10,2/20,3/30,5	-	-	0
SMART G 3000 E 60Hz 208V-1 575V-3 CSA	6000	-	3-4	-	-	-	9,5/9,5/19	5640
SMART G 3000 E 60Hz 240V-1 575V-3 CSA	6400	-	3-4	-	-	-	9,5/19/28,5	0
SMART ECG 1000 E 60Hz 208V-1 208V-3 CSA	2700	-	3-4,2	-	-	4/8/12	-	2415
SMART ECG 1000 E 60Hz 240V-1 208V-3 CSA	2775	-	3-4,2	-	-	4/8/12	-	0
SMART ECG 1000 E 60Hz 208V-1 480V-3 CSA	2700	-	3-4,2	4/8/12	4,3/8,7/13	-	-	2415
SMART ECG 1000 E 60Hz 240V-1 480V-3 CSA	2775	-	3-4,2	4/8/12	4,3/8,7/13	-	-	0
SMART ECG 1000 E 60Hz 208V-1 575V-3 CSA	2700	-	3-4,2	-	-	-	4/8/12	2415
SMART ECG 1000 E 60Hz 240V-1 575V-3 CSA	2775	-	3-4,2	-	-	-	4/8/12	0
SMART ECG 1500 E 60Hz 208V-1 208V-3 CSA	3600	-	3-4,2	-	-	6/9,5/15,5	-	3220
SMART ECG 1500 E 60Hz 240V-1 208V-3 CSA	3700	-	3-4,2	-	-	6/9,5/15,5	-	0
SMART ECG 1500 E 60Hz 208V-1 480V-3 CSA	3600	-	3-4,2	5,3/10,7/16	5,8/11,7/17,5	-	-	3220
SMART ECG 1500 E 60Hz 240V-1 480V-3 CSA	3700	-	3-4,2	5,3/10,7/16	5,8/11,7/17,5	-	-	0
SMART ECG 1500 E 60Hz 208V-1 575V-3 CSA	3600	-	3-4,2	-	-	-	5,5/11/16,5	3220
SMART ECG 1500 E 60Hz 240V-1 575V-3 CSA	3700	-	3-4,2	-	-	-	5,5/11/16,5	0
SMART ECG 2000 E 60Hz 208V-1 208V-3 CSA	5400	-	3-4,2	-	-	5/9/14	-	4830
SMART ECG 2000 E 60Hz 240V-1 208V-3 CSA	5550	-	3-4,2	-	-	5/9/14	-	0
SMART ECG 2000 E 60Hz 208V-1 480V-3 CSA	5400	-	3-4,2	8,2/16,3/24,5	8,8/17,7/26,5	-	-	4830
SMART ECG 2000 E 60Hz 240V-1 480V-3 CSA	5550	-	3-4,2	8,2/16,3/24,5	8,8/17,7/26,5	-	-	0
SMART ECG 2000 E 60Hz 208V-1 575V-3 CSA	5400	-	3-4,2	-	-	-	8/16/24	4830
SMART ECG 2000 E 60Hz 240V-1 575V-3 CSA	5550	-	3-4,2	-	-	-	8/16/24	0
SMART ECG 2500 E 60Hz 208V-1 208V-3 CSA	6300	-	3-4,2	-	-	5,5/9/14,5	-	5635
SMART ECG 2500 E 60Hz 240V-1 208V-3 CSA	6475	-	3-4,2	-	-	5,5/9/14,5	-	0
SMART ECG 2500 E 60Hz 208V-1 480V-3 CSA	6300	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	5635
SMART ECG 2500 E 60Hz 240V-1 480V-3 CSA	6475	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	0
SMART ECG 2500 E 60Hz 208V-1 575V-3 CSA	6300	-	3-4,2	-	-	-	9,5/19/28,5	5635
SMART ECG 2500 E 60Hz 240V-1 575V-3 CSA	6475	-	3-4,2	-	-	-	9,5/19/28,5	0
SMART ECG 3000 E 60Hz 208V-1 208V-3 CSA	7200	-	3-4,2	-	-	6,5/8/14,5	-	6440
SMART ECG 3000 E 60Hz 240V-1 208V-3 CSA	7400	-	3-4,2	-	-	6,5/8/14,5	-	0
SMART ECG 3000 E 60Hz 208V-1 480V-3 CSA	7200	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	6440
SMART ECG 3000 E 60Hz 240V-1 480V-3 CSA	7400	-	3-4,2	9,3/18,7/28	10,2/20,3/30,5	-	-	0
SMART ECG 3000 E 60Hz 208V-1 575V-3 CSA	7200	-	3-4,2	-	-	-	9,5/19/28,5	6440
SMART ECG 3000 E 60Hz 240V-1 575V-3 CSA	7400	-	3-4,2	-	-	-	9,5/19/28,5	0

Modelo	Caudal Nominal m³/h	Altura Recomendada m	Potencia Calefacción 80/60ºC (kW) kW	Potencia Calefacción 60/40ºC (kW) kW	Potencia Calefacción 50/40ºC kW	Potencia Calefacción 80/60ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 60/40ºC (Ventiladores a 208Vx1) kW	Potencia Calefacción 50/40ºC (Ventiladores a 208Vx1) kW	Caudal Nominal 208V m³/h
SMART M 1000 P86 60Hz CSA	1650	2,5-3,5	7.46			7.13			1450
SMART M 1000 P64 60Hz CSA	1650	2,5-3,5		8.15			7.82		1450
SMART M 1000 P54 60Hz CSA	1650	2,5-3,5			8.12			7.76	1450
SMART M 1500 P86 60Hz CSA	2475	2,5-3,5	14.26			13.71			2175
SMART M 1500 P64 60Hz CSA	2475	2,5-3,5		13.04			12.51		2175
SMART M 1500 P54 60Hz CSA	2475	2,5-3,5			13.66			13.06	2175
SMART M 2000 P86 60Hz CSA	3300	2,5-3,5	20.65			19.85			2900
SMART M 2000 P64 60Hz CSA	3300	2,5-3,5		17.39			16.68		2900
SMART M 2000 P54 60Hz CSA	3300	2,5-3,5			17.76			16.97	2900
SMART M 2500 P86 60Hz CSA	4125	2,5-3,5	26.92			25.88			3625
SMART M 2500 P64 60Hz CSA	4125	2,5-3,5		21.69			20.8		3625
SMART M 2500 P54 60Hz CSA	4125	2,5-3,5			23.16			22.14	3625
SMART M 3000 P86 60Hz CSA	4950	2,5-3,5	33.23			31.94			4350
SMART M 3000 P64 60Hz CSA	4950	2,5-3,5		27.01			25.91		4350
SMART M 3000 P54 60Hz CSA	4950	2,5-3,5			28.35			27.1	4350
SMART G 1000 P86 60Hz CSA	2250	3-4	10.86			8.65			1875
SMART G 1000 P64 60Hz CSA	2250	3-4		9.75			9.36		1875
SMART G 1000 P54 60Hz CSA	2250	3-4			9.87			9.44	1875
SMART G 1500 P86 60Hz CSA	3000	3-4	15.76			15.15			2500
SMART G 1500 P64 60Hz CSA	3000	3-4		14.48			13.89		2500
SMART G 1500 P54 60Hz CSA	3000	3-4			15.3			14.63	2500
SMART G 2000 P86 60Hz CSA	4500	3-4	24.51			23.57			3750
SMART G 2000 P64 60Hz CSA	4500	3-4		20.86			20.02		3750
SMART G 2000 P54 60Hz CSA	4500	3-4			21.64			20.69	3750
SMART G 2500 P86 60Hz CSA	5250	3-4	30.64			29.46			4375
SMART G 2500 P64 60Hz CSA	5250	3-4		24.9			23.88		4375
SMART G 2500 P54 60Hz CSA	5250	3-4			26.88			25.7	4375
SMART G 3000 P86 60Hz CSA	6000	3-4	36.73			35.3			5000
SMART G 3000 P64 60Hz CSA	6000	3-4		30.03			28.79		5000
SMART G 3000 P54 60Hz CSA	6000	3-4			31.79			30.38	5000
SMART ECG 1000 P86 60Hz CSA	2625	3-4,2	11.74			11.34			2550
SMART ECG 1000 P64 60Hz CSA	2625	3-4,2		10.59			10.21		2550
SMART ECG 1000 P54 60Hz CSA	2625	3-4,2			10.8			10.37	2550
SMART ECG 1500 P86 60Hz CSA	3500	3-4,2	17.09			16.47			3400
SMART ECG 1500 P64 60Hz CSA	3500	3-4,2		15.78			15.17		3400
SMART ECG 1500 P54 60Hz CSA	3500	3-4,2			16.8			16.1	3400
SMART ECG 2000 P86 60Hz CSA	5250	3-4,2	26.54			25.61			5100
SMART ECG 2000 P64 60Hz CSA	5250	3-4,2		22.7			21.84		5100
SMART ECG 2000 P54 60Hz CSA	5250	3-4,2			23.71			22.76	5100
SMART ECG 2500 P86 60Hz CSA	6125	3-4,2	32.25			32.04			5950
SMART ECG 2500 P64 60Hz CSA	6125	3-4,2		27.14			26.1		5950
SMART ECG 2500 P54 60Hz CSA	6125	3-4,2			29.51			28.29	5950
SMART ECG 3000 P86 60Hz CSA	7000	3-4,2	39.9			38.42			6800
SMART ECG 3000 P64 60Hz CSA	7000	3-4,2		32.77			31.49		6800
SMART ECG 3000 P54 60Hz CSA	7000	3-4,2			34.96			33.47	6800
